Гидроцилиндр стрелы экскаватора колесного Hyundai R120W
Гидроцилиндр стрелы экскаватора колесного Hyundai R120W со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3019

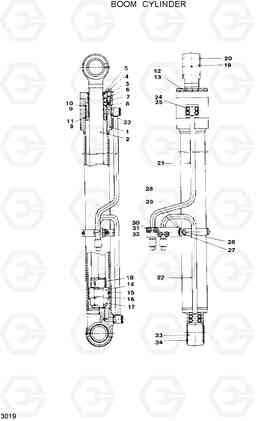

Наименование:BOOM CYLINDER
Версия:
BOOM CYLINDER R120W
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31E3-0005 | цилиндр Ass'y, относительной влажности | 1 | ||
| * | 31E3-0006 | цилиндр Ass'y, LH | 1 | ||
| 1 | 707-13-10110 | цилиндрический корпус | 1 | ||
| 10 | 707-35-91030 | Кольцо | 1 | ||
| 11 | 707-35-91020 | Кольцо | 2 | ||
| 12 | 707-88-80310 | Болт | 12 | ||
| 13 | 705-17-04980 | Шайба | 12 | ||
| 14 | 707-36-10240 | Поршень | 1 | ||
| 15 | 707-44-10180 | Кольцо поршневое | 1 | ||
| 17 | 07165-14547 | NUT-NYLON | 1 | ||
| 18 | 707-71-50631 | PLUNGER | 1 | ||
| 19 | 707-76-70150 | Втулка | 1 | ||
| 2 | 707-58-65070 | Шток поршня | 1 | ||
| 20 | 07145-00070 | Пыльник | 2 | ||
| 21 | 707-86-05910 | TUBE-LH | 1 | ||
| 21 | 707-86-05920 | TUBE-RH | 1 | ||
| 22 | 707-86-05930 | TUBE-LH | 1 | ||
| 22 | 707-86-05940 | TUBE-RH | 1 | ||
| 23 | 07000-13035 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 24 | 707-88-80080 | Болт | 8 | ||
| 25 | 01643-30823 | Плоская шайба | 8 | ||
| 26 | 707-88-80150 | Болт | 2 | ||
| 27 | 01643-51032 | Шайба | 2 | ||
| 28 | 707-88-99010 | BAND | 1 | ||
| 29 | 707-88-87230 | Кронштейн | 1 | ||
| 3 | 707-28-10182 | Головка блока цилиндров | 1 | ||
| 30 | 07283-22236 | Скоба (хомут) | 2 | ||
| 31 | 01599-01011 | Гайка | 4 | ||
| 32 | 01643-31032 | Шайба | 4 | ||
| 33 | 707-76-65170 | Втулка | 1 | ||
| 34 | 07145-00065 | Пыльник | 2 | ||
| 4 | 144-63-92170 | Пыльник | 1 | ||
| 5 | 07179-12079 | Кольцо стопорное | 1 | ||
| 8 | 707-52-90400 | Втулка | 1 | ||
| 9 | 07000-15090 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| N16 | 707-39-10110 | Кольцо изнашиваемое | 2 | ||
| N6 | 707-51-65211 | ROD PACKING | 1 | ||
| N7 | 707-51-65630 | BUFFER RING | 1 |
