Трансмиссия (система силовой передачи) экскаватора колесного Hyundai R120W

Код подсистемы:4004

Наименование:POWER TRAIN SYSTEM

Версия:

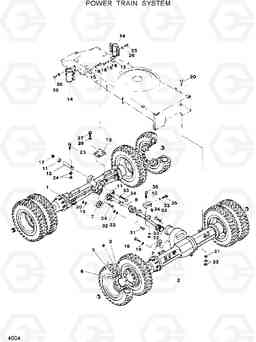

POWER TRAIN SYSTEM R120W

Поз.	Код	Наименование	Кол	Прим.
1	81E3-3001	AXLE-STEERING	1
10	81E3-3005	Кронштейн	1
11	81E3-0003	Втулка	2
12	81E3-0002	PIN-PIVOT	1
13	81E3-0004	Опора	2
14	81E3-0001	CYLINDER-OCILLATING	2
16	81E3-3007	Болт с шестигранной головкой (под шестигранник)	8
17	S652-810006	Масленка	1
18	S017-100552	Болт с шестигранной головкой (под шестигранник)	4
19	S411-100002	Шайба пружинная	20
2	81E3-3002	AXLE-RIGID	1
20	S017-201702	Болт с шестигранной головкой (под шестигранник)	8
21	S441-200002	Шайба	8
22	S207-201002	Гайка	16
23	S017-161252	Болт с шестигранной головкой (под шестигранник)	1
24	S207-161002	Гайка	2
25	S018-220752	Болт с шестигранной головкой (под шестигранник)	8
26	S441-220002	Шайба	8
27	S017-160452	Болт с шестигранной головкой (под шестигранник)	8
28	S411-160002	Шайба пружинная	17
29	S017-100302	Болт с шестигранной головкой (под шестигранник)	8
3	81E3-2001	шина	8
30	S207-121002	Гайка	8
31	S017-120402	Болт с шестигранной головкой (под шестигранник)	4
32	S207-121002	Гайка	6
33	S411-120002	Шайба пружинная	18
34	S017-120302	Болт с шестигранной головкой (под шестигранник)	8
35	S017-120252	Болт с шестигранной головкой (под шестигранник)	6
4	81E3-2002	трубка	8
5	81E3-2003	клапан	8
6	81E3-2004	WHEEL WA	8
7	81E3-3006	PLATE-INSERT	2
8	81E3-3003	Вал карданный, передний	1
9	81E3-3004	Вал карданный, задний	1
N15	31E3-00140	VALVE-LOCKING	1
