QUICK CLAMP HYD PIPING экскаватора гусеничного Hyundai R125LCR-9A
QUICK CLAMP HYD PIPING экскаватора гусеничного Hyundai R125LCR-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3430
Наименование:QUICK CLAMP HYD PIPING
Версия:2014. 10.31 REV.14K

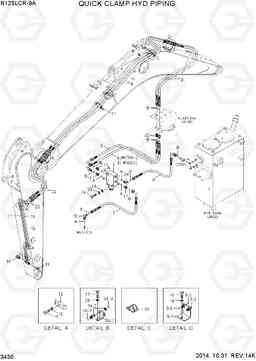

QUICK CLAMP HYD PIPING R125LCR-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31N3-90630 | Трубка в сборе | 1 |
2.26M ARM
|
|
| 10 | 31N3-90640YL | Трубка в сборе | 1 |
2.81M ARM
|
|
| 10 | 31N3-90650YL | Трубка в сборе | 1 |
1.96M ARM
|
|
| 11 | 31N3-90600 | Трубка в сборе | 1 |
2.26M ARM
|
|
| 11 | 31N3-90610YL | Трубка в сборе | 1 |
2.81M ARM
|
|
| 11 | 31N3-90620YL | Трубка в сборе | 1 |
1.96M ARM
|
|
| 12 | 34EA-91811 | Трубный зажим | 3 | ||
| 13 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 14 | S411-160006 | Шайба пружинная | 1 | ||
| 15 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 16 | S017-16040D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 17 | X500-110001 | Разъем | 3 | ||
| 18 | S441-100006 | Шайба | 5 | ||
| 19 | S017-100556 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2 | 31Q6-91720 | Электромагнитный клапан Q / зажим | 1 | ||
| 2-1 | B-34EA-91720 | Корпус клапана (коллектор) | 1 | ||
| 2-2 | GS044200NC | Соленоид (электромагнитный клапан) | 1 | ||
| 2-3 | LTC0627VMD/DT | Соленоид (электромагнитная катушка) | 1 | ||
| 20 | S411-100006 | Шайба пружинная | 2 | ||
| 21 | S554-054300 | Зажим | 20 | ||
| 22 | P915-047028 | Шланг в сборе | 2 |
1.96M ARM
|
|
| 22 | P915-047034 | Шланг в сборе | 2 |
2.81M ARM
|
|
| 22 | P915-047029 | Шланг в сборе | 2 |
2.26M ARM
|
|
| 23 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 24 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 25 | 31L7-10200 | Зажим трубки | 2 | ||
| 26 | 31Q4-93750 | Терминал в сборе | 1 | ||
| 26-1 | @ | BRACKET | 1 | ||
| 26-2 | X540-120001 | Разъем ORFS | 2 | ||
| 26-3 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 27 | S017-120656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28 | S411-120006 | Шайба пружинная | 2 | ||
| 3 | P913-047038 | Шланг в сборе | 2 | ||
| 31 | P290-100102 | PLUG-CAP | 2 | ||
| 32 | X540-120001 | Разъем ORFS | 2 | ||
| 4 | P910-047074 | Шланг в сборе | 2 | ||
| 5 | P930-047025 | Шланг в сборе | 1 | ||
| 6 | P930-047026 | Шланг в сборе | 1 | ||
| 6 | P930-047026 | Шланг в сборе | 2 | ||
| 7 | P930-047014 | Шланг в сборе | 1 | ||
| 8 | P930-042011 | Шланг в сборе | 1 | ||
| 9 | 33Q3-90680 | TERMINAL ASSY | 1 | ||
| 9-1 | @ | BRACKET | 1 | ||
| 9-2 | X540-120001 | Разъем ORFS | 2 | ||
| 9-3 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| A | S631-011004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| B | S621-011001 | Кольцо уплотнительное (О-кольцо) | 10 |
