ATTACH PIPING KIT (S & D/ACTING) экскаватора гусеничного Hyundai R125LCR-9A

Код подсистемы:3630

Наименование:ATTACH PIPING KIT (S & D/ACTING)

Версия:

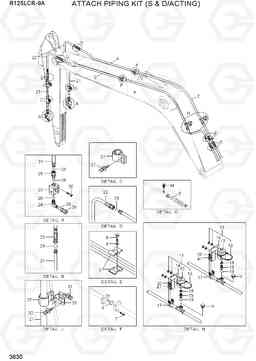

ATTACH PIPING KIT (S & D/ACTING) R125LCR-9A

Поз.	Код	Наименование	Кол	Прим.
*-1	33Q3-94310	BOOM PIPING KIT-BREAKER	1
*-2	31Q3-91410	рука трубопроводов комплект	1	2.26M ARM, STD
*-2	31Q3-91420	рука трубопроводов комплект	1	1.96M ARM
*-2	31Q3-91440	рука трубопроводов комплект	1	2.81M ARM
1	33Q3-94360	Трубка в сборе	1
11	31Q4-90500	Гидравлический аккумулятор	1
12	31Q8-91670	Гидроаккумулятор	1
13	31Q8-91680	Гидроаккумулятор	1
14	32E6-92080	Кронштейн Accum	2
15	31Q8-91690	Соединитель	2
16	32E6-92060	U-образный болт (скоба, П образный) / хомут	2
17	S071-032730	U-образный болт (скоба, П образный) / хомут	4
18	31Q8-91700	Сальник	2
19	S631-024004	Кольцо уплотнительное (О-кольцо)	2
2	33Q3-94370	Трубка в сборе	1
20	S205-10100B	Гайка	8
21	31Q3-91460	Трубка в сборе	2	2.26M ARM, STD
21	31Q3-91450	Трубка в сборе	2	1.96M ARM
21	31Q3-91470	Трубка в сборе	2	2.81M ARM
22	P935-126033	Шланг в сборе	2
23	31Q4-92550	Клапан запорный (отсечной), левый	2
23	31Q4-92560	Клапан запорный (отсечной), правый	2
24	X530-110004	Штуцер	4
25	31Q4-93390	Адаптер	2
26	X710-100105	крышка гидрокси ORFS	2
27	31Q4-50230	зажим в сборе трубы	6
28	S631-024004	Кольцо уплотнительное (О-кольцо)	4
29	S621-018001	О кольцо	8
3	33Q3-94340	Трубка в сборе	1
30	S109-100606	Болт с шестигранной головкой (под шестигранник)	8
31	S037-123526	Болт	20	2.26/1.96M ARM
31	S037-123526	Болт	24	2.81M ARM
32	S037-122526	Болт	8	2.81M ARM
33	31Q4-93490	Кронштейн	2	2.81M ARM
4	33Q3-94350	Трубка в сборе	1
41	S403-10200B	Плоская шайба	8
5	S621-018001	О кольцо	2
6	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
7	S109-100506	Болт с шестигранной головкой (под шестигранник)	8
8	S017-16080D	Болт с шестигранной головкой (под шестигранник)	1
9	S411-160006	Шайба пружинная	1
L	31N4-12200	Трубный зажим	1
M	31EK-11130	COUPLING-SCREW	2
N	P220-110205	Заглушка	2
