PILOT HYDRAULIC PIPING экскаватора гусеничного Hyundai R130LC
PILOT HYDRAULIC PIPING экскаватора гусеничного Hyundai R130LC со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2050
Наименование:PILOT HYDRAULIC PIPING
Версия:

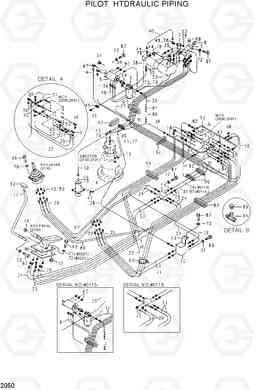

PILOT HYDRAULIC PIPING R130LC
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | E131-0134 | VALVE-SHUTTLE | 1 | ||
| 11 | E131-0173 | LEVER | 2 | ||
| 11 | E131-1018 | LEVER | 2 | ||
| 12 | E131-1019 | KNOB | 2 | ||
| 13 | 31E6-0171 | BRACKET-SHT/V | 1 | ||
| 14 | P620-042053 | Шланг в сборе | 2 | ||
| 14 | P620-042053 | Шланг в сборе | 1 | ||
| 15 | P620-042042 | Шланг в сборе | 1 | ||
| 16 | P620-042048 | Шланг в сборе | 2 | ||
| 16 | P620-042044 | Шланг в сборе | 2 | ||
| 17 | 31E6-0042 | Рукав высокого давления (РВД) | 1 | ||
| 18 | 31E6-0178 | Трубка в сборе | 1 | ||
| 18 | 31E6-0178 | Трубка в сборе | 1 | ||
| 19 | P610-042024 | HOSE ASSY-THD 0X45 | 1 | ||
| 20 | P620-042024 | Шланг в сборе | 2 | ||
| 20 | P620-042031 | Рукав высокого давления (РВД) | 2 | ||
| 21 | P610-042013 | HOSE ASSY-THD 0X45 | 2 | ||
| 22 | P620-042045 | Шланг в сборе | 1 | ||
| 22 | P600-042045 | HOSE ASSY-THD 0X0 | 1 | ||
| 23 | P620-042040 | Шланг в сборе | 2 | ||
| 24 | P600-042030 | HOSE ASSY-THD 0X0 | 2 | ||
| 25 | P620-042012 | Шланг в сборе | 1 | ||
| 26 | P610-042028 | HOSE ASSY-THD 0X45 | 1 | ||
| 27 | P620-042007 | Шланг в сборе | 3 | ||
| 28 | P620-042016 | Шланг в сборе | 1 | ||
| 29 | P620-042036 | Шланг в сборе | 1 | ||
| 3 | 31E9-0042 | Корпус клапана | 1 | ||
| 30 | P620-042038 | Шланг в сборе | 3 | ||
| 31 | P600-122014 | HOSE ASSY-THD 0X0 | 1 | ||
| 32 | P620-042019 | Шланг в сборе | 2 | ||
| 33 | P600-042027 | HOSE ASSY-THD 0X0 | 1 | ||
| 34 | P620-042051 | Рукав высокого давления (РВД) | 2 | ||
| 35 | 31E6-0184 | Трубка в сборе | 1 | ||
| 36 | P600-122016 | HOSE ASSY-THD 0X0 | 1 | ||
| 37 | P620-062042 | Шланг в сборе | 1 | ||
| 37 | P600-062040 | HOSE ASSY-THD 0X0 | 1 | ||
| 38 | P620-082009 | Шланг в сборе | 1 | ||
| 38 | P620-083009 | Шланг в сборе | 1 | ||
| 39 | P610-083047 | HOSE ASSY-THD 0X45 | 1 | ||
| 39 | P600-083047 | HOSE ASSY-THD 0X0 | 1 | ||
| 4 | 31E9-0059 | Корпус клапана | 1 | ||
| 40 | P620-083011 | Шланг в сборе | 1 | ||
| 41 | P620-083046 | Шланг в сборе | 1 | ||
| 41 | P620-083043 | Рукав высокого давления (РВД) | 1 | ||
| 42 | P010-110002 | Соединитель | 50 | ||
| 42 | P010-110002 | Соединитель | 45 | ||
| 42 | P010-110002 | Соединитель | 43 | ||
| 43 | P020-110002 | Колено 90 | 1 | ||
| 44 | P010-110004 | Соединитель | 3 | ||
| 44 | P010-110004 | Соединитель | 4 | ||
| 45 | P010-110005 | Соединитель | 3 | ||
| 46 | P030-110001 | Штуцер -90 | 1 | ||
| 47 | P020-110001 | Колено 90 | 15 | ||
| 47 | P020-110001 | Колено 90 | 16 | ||
| 47 | P020-110001 | Колено 90 | 13 | ||
| 47 | P020-110001 | Колено 90 | 15 | ||
| 48 | P020-110003 | Колено 90 | 3 | ||
| 48 | P020-110003 | Колено 90 | 2 | ||
| 49 | 31E3-3120 | Уплотнительная втулка | 1 | ||
| 5 | 31E6-0103 | DRAIN BOX | 1 | ||
| 50 | E131-0168 | Фиттинг | 3 | ||
| 50 | E131-0168 | Фиттинг | 1 | ||
| 51 | 31E3-3138 | TEE | 1 | ||
| 52 | 31E6-0104 | Соединитель | 1 | ||
| 53 | 31E3-3177 | Фиттинг | 1 | ||
| 54 | 31E6-0101 | FITTING-NUT | 1 | ||
| 55 | E131-0128 | Фиттинг | 1 | ||
| 56 | 31E6-0102 | Корпус клапана | 1 | ||
| 57 | E131-0170 | Пробка (заглушка) | 2 | ||
| 58 | 31E3-3139 | Соединитель | 1 | ||
| 58 | 31E6-0220 | Соединитель | 1 | ||
| 59 | 31E3-3205 | Заглушка | 1 | ||
| 6 | 31E9-0084 | FILTER-SPIN | 1 | ||
| 6-1 | 31E9-0126 | Элемент фильтра сливного, гидравлики | 1 | ||
| 60 | E131-0603 | Колено 90 | 3 | ||
| 60 | E131-0603 | Колено 90 | 2 | ||
| 61 | P600-042036 | HOSE ASSY-THD 0X0 | 2 | ||
| 61 | P600-042036 | HOSE ASSY-THD 0X0 | 4 | ||
| 62 | E231-0268 | Уплотнительная втулка | 2 | ||
| 63 | 31E6-0191 | Уплотнительная втулка | 1 | ||
| 64 | 31E6-0192 | Уплотнительная втулка | 1 | ||
| 65 | S551-050203 | Зажим | 20 | ||
| 66 | S107-060254 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 67 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 68 | S017-080302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 68 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 69 | S015-080652 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 7 | 31E3-0017 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 7-1 | 31E3-0018 | Элемент фильтра пилотного, гидравлики | 1 | ||
| 70 | S411-060002 | Шайба пружинная | 8 | ||
| 71 | S411-080002 | Шайба пружинная | 8 | ||
| 71 | S411-080002 | Шайба пружинная | 12 | ||
| 72 | S411-100002 | Шайба пружинная | 16 | ||
| 72 | S411-100002 | Шайба пружинная | 14 | ||
| 73 | S207-081002 | Гайка | 4 | ||
| 74 | S207-101002 | Гайка | 4 | ||
| 75 | P010-430006 | Соединитель | 1 | ||
| 76 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 77 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 78 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 79 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 8 | 31E4-0024 | Клапан обратный | 1 | ||
| 80 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 74 | ||
| 81 | P600-042053 | HOSE ASSY-THD 0X0 | 1 | ||
| 81 | P600-042050 | HOSE ASSY-THD 0X0 | 1 | ||
| 82 | 31E6-0100 | Колено 90 | 2 | ||
| 83 | P600-042034 | HOSE ASSY-THD 0X0 | 1 | ||
| 84 | P600-042038 | HOSE ASSY-THD 0X0 | 1 | ||
| 85 | 31E6-0219 | TEE-LONG | 1 | ||
| 85 | 31E6-0219 | TEE-LONG | 1 | ||
| 86 | P760-053016 | Рукав высокого давления (РВД) | 1 | ||
| 87 | S520-040000 | Зажим | 4 | ||
| 88 | 31E3-3098 | Пробка (заглушка) | 1 | ||
| 89 | 31E6-0187 | Уплотнительная втулка | 1 | ||
| 9 | 31E5-3040 | Встроенный клапан в сборе | 2 | ||
| 90 | 31E3-3123 | Уплотнительная втулка | 2 | ||
| 91 | 31E6-0193 | Уплотнительная втулка | 1 | ||
| 92 | P620-042057 | Шланг в сборе | 1 | ||
| 93 | 31E3-3202 | Заглушка | 1 | ||
| 93 | 31E3-3202 | Заглушка | 2 | ||
| 94 | E131-0709 | TEE | 4 | ||
| 95 | 31E6-0091 | PLUG-PT | 4 | ||
| 96 | 31EH-00620 | LEVER-LH | 1 | ||
| 97 | 31EH-00630 | LEVER-RH | 1 | ||
| 98 | 31EH-00550 | PLATE-PEDAL | 1 | ||
| N12 | E131-0341 | KNOB | 2 |
