Система охлаждения (-#0808) экскаватора гусеничного Hyundai R130LC-3

Код подсистемы:1030

Наименование:COOLING SYSTEM(-#0808)

Версия:'96. 2.29 REV.2

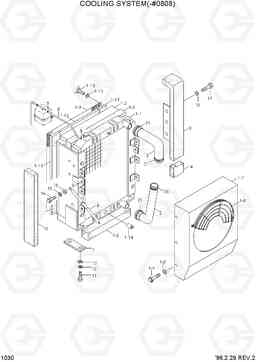

COOLING SYSTEM(-#0808) R130LC-3

Поз.	Код	Наименование	Кол	Прим.
1	11E6-41011	RADIATOR TOTAL ASSY	1
1-1-1	11EK-42200	давление крышка	1
1-10	S091-060152	Болт крыла	8
1-11	S411-060002	Шайба пружинная	8
1-12	11E4-4021	SPONGE	2
1-13	11E4-4022	SPONGE	2
1-14	2900610	COCK-DRAIN	1
1-3	11E3-4004	SPONGE	1
1-4	S015-080152	Болт с шестигранной головкой (под шестигранник)	22
1-5	S411-080002	Шайба пружинная	22
1-6	11EA-4001	SPONGE	1
1-7	11E3-4007	Кожух вентилятора	1
1-8	11E3-4008	GUARD-FAN	1
1-9	11E3-4020	WIRE NET	2
10	11E3-4013	SPONGE	1
11	S017-120452	Болт с шестигранной головкой (под шестигранник)	4
12	S403-122002	Плоская шайба	4
13	S411-120002	Шайба пружинная	4
14	S017-100252	Болт с шестигранной головкой (под шестигранник)	4
15	S403-102002	Плоская шайба	4
16	S411-100002	Шайба пружинная	4
17	S015-080152	Болт с шестигранной головкой (под шестигранник)	3
18	S411-080002	Шайба пружинная	3
2	11E3-4005	HOSE-INLET	1
20	S520-070000	Зажим	1
21	S520-055000	Зажим	3
3	11E6-4006	HOSE-OUTLET	1
4	11E6-4003	SPONGE	1
5	S520-015000	Зажим	2
6	11E3-4009	Шток в сборе	2
7	11E3-4010	PLATE-RUBBER	2
8	11E3-4011	Шланг	1
9	11E6-41030	PLATE-SCREEN	1
N1-1	11E6-41040	Радиатор в сборе	1
N1-2	11E6-41020	Масляный радиатор в сборе	1
