SINGLE ACTING MAIN PIPING(-#1616) экскаватора гусеничного Hyundai R130LC-3
SINGLE ACTING MAIN PIPING(-#1616) экскаватора гусеничного Hyundai R130LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2046
Наименование:SINGLE ACTING MAIN PIPING(-#1616)
Версия:2000. 5.31 REV.15

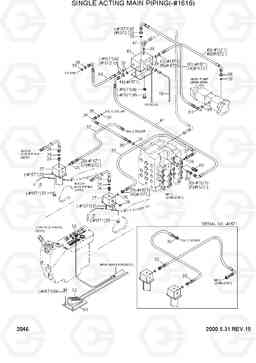

SINGLE ACTING MAIN PIPING(-#1616) R130LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-1 | 32E6-91010 | BREAKER PIPING KIT | 1 | ||
| *-11 | 32E6-91020 | Гидроразводка (гидросистема), комплект | 1 | ||
| *-12 | 32E6-91030 | ATTACH HYD PIPING KIT | 1 |
SEE 2230
|
|
| 24 | 002031-19150 | Рукав высокого давления (РВД) | 2 | ||
| 24 | P600-126034 | HOSE ASSY-THD | 2 | ||
| 25 | 007001-0241B | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 25 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 26 | P010-110005 | Соединитель | 3 | ||
| 27 | 005001-19019 | JOINT ASSY-2 WAY | 2 | ||
| 27 | 005002-19019 | JOINT ASSY-2WAY | 2 |
INCL 30,31
|
|
| 28 | 004012-09000 | PLUG-HOLLOW | 2 | ||
| 29 | 004008-190 | Соединитель | 1 | ||
| 30 | 013002-10080 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 31 | 012003-19000 | Кронштейн | 2 | ||
| 32 | 002131-19170 | Рукав высокого давления (РВД) | 1 | ||
| 32 | P613-164025 | HOSE ASSY-THD 0X45 | 1 | ||
| 33 | 002031-25140 | Рукав высокого давления (РВД) | 1 | ||
| 33 | P623-126025 | Шланг в сборе | 1 | ||
| 34 | 002111-06060 | Рукав высокого давления (РВД) | 1 | ||
| 34 | P620-043014 | Шланг в сборе | 2 | ||
| 35 | 004008-06006 | Соединитель | 1 | ||
| 35 | P010-110002 | Соединитель | 9 | ||
| 36 | 004008-25025 | Соединитель | 1 | ||
| 37 | 004008-19019 | Соединитель | 1 | ||
| 37 | P010-112128 | Соединитель | 1 | ||
| 38 | 004008-06006 | Соединитель | 1 | ||
| 39 | 007001-0111B | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 39 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 11 | ||
| 40 | 008006-32000 | PORT RELIEF VALVE | 1 | ||
| 40 | 32E6-2009 | PORT RELIEF VALVE | 1 | ||
| 41 | 002111-06200 | Рукав высокого давления (РВД) | 1 | ||
| 41 | P620-043040 | Шланг в сборе | 1 | ||
| 42 | 004008-06006 | Соединитель | 4 | ||
| 43 | 008001-06024 | Клапан регулирующий (распределительный) в сборе | 1 | ||
| 43 | 008001-06024A | Клапан регулирующий (распределительный) в сборе | 1 |
INCL44,45,46
|
|
| 44 | 012002-00000 | Кронштейн | 1 | ||
| 45 | 013001-08030 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 46 | 015001-08000 | Шайба пружинная | 3 | ||
| 47 | 004003-06006 | Колено 90 | 1 | ||
| 47 | P020-110001 | Колено 90 | 1 | ||
| 48 | 002111-06100 | Рукав высокого давления (РВД) | 1 | ||
| 48 | P620-043020 | Шланг в сборе | 2 | ||
| 49 | 002111-06100 | Рукав высокого давления (РВД) | 1 | ||
| 50 | 002111-06060 | Рукав высокого давления (РВД) | 1 | ||
| 51 | 004005-06000 | TEE | 1 | ||
| 51 | P320-040404 | TEE | 1 | ||
| 53 | 012005-00000 | BRACKET-PEDAL | 1 | ||
| 53 | 012005-00001 | BRACKET-FOOT SWITCH | 1 |
INCL 54
|
|
| 54 | 013002-06020 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 55 | 21E6-30540 | рубильником | 1 | ||
| 56 | 018002-00000 | CABLE | 1 | ||
| 56 | 016052-00000 | HARNESS | 1 | ||
| 57 | P010-110018 | Соединитель | 1 | ||
| N* | 32E6-91610 | HYD BREAKER PIPING KIT | 1 |
ARM 2.5M
|
|
| N52 | 016001-00000 | FOOT SWITCH ASSY | 1 |
