QUICK ATTACH COUPLING PIPING(UPPER) экскаватора гусеничного Hyundai R130LC-3
QUICK ATTACH COUPLING PIPING(UPPER) экскаватора гусеничного Hyundai R130LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2047
Наименование:QUICK ATTACH COUPLING PIPING(UPPER)
Версия:'98.11.10 REV.11

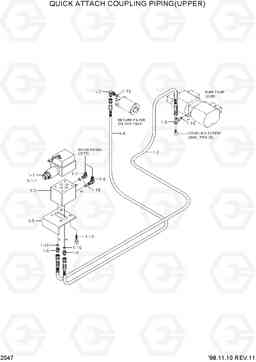

QUICK ATTACH COUPLING PIPING(UPPER) R130LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31E6-93011 | Q/COUPLING PIPING KIT | 1 |
OPT, INCL1-3
|
|
| 1 | 31E6-93210 | UPPER PIPING KIT | 1 | ||
| 1-1 | 31EM-94020 | Соленоид (электромагнитный клапан), в сборе | 1 | ||
| 1-1-1 | EDC64-D2 | COIL-SOLENOID | 1 |
NOT SHOWN
|
|
| 1-10 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 1-11 | S105-060204 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-2 | 31EM-94030 | BLOCK-SOLENOID VLV | 1 | ||
| 1-3 | P600-047047 | HOSE ASSY-THD | 1 | ||
| 1-4 | P600-042054 | HOSE ASSY-THD | 1 | ||
| 1-5 | E131-0603 | Колено 90 | 1 | ||
| 1-6 | P010-110002 | Соединитель | 2 | ||
| 1-7 | P020-110001 | Колено 90 | 2 | ||
| 1-8 | 31EM-94090 | TEE | 1 | ||
| 1-9 | 31E6-94060 | BRACKET-SOLENOID VLV | 1 | ||
| 2 | 31E6-93310 | BOOM PIPING KIT | 1 |
SEE 2073
|
|
| 3 | 31E6-93410 | рука трубопроводов комплект | 1 |
SEE 2086
|
