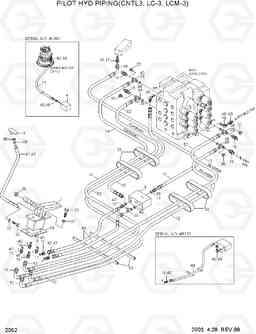

PILOT HYD PIPING(CNTL 3, LC-3, LCM-3) экскаватора гусеничного Hyundai R130LC-3

Код подсистемы:2052

Наименование:PILOT HYD PIPING(CNTL 3, LC-3, LCM-3)

Версия:2003. 4.28 REV.99

PILOT HYD PIPING(CNTL 3, LC-3, LCM-3) R130LC-3

Поз.	Код	Наименование	Кол	Прим.
1	31EH-10470	Педаль управления в сборе	1
11	P610-042028	HOSE ASSY-THD 0X45	1
12	P420-042038	Шланг в сборе	1
14	P420-042048	Шланг в сборе	1
15	P620-083049	Шланг в сборе	1
16	P010-110002	Соединитель	7
17	P010-110004	Соединитель	2
18	E123-4013	SWITCH-TRAVEL ALARM	4
20	P320-040404	TEE-RUN TYPE	1
24	E131-0603	Колено 90	1
26	31E6-0192	Уплотнительная втулка	4
29	E131-0709	TEE	4
3	31E9-0059	Корпус клапана	1
30	P220-430101	Пробка (заглушка)	4
32	S017-100202	Болт с шестигранной головкой (под шестигранник)	4
33	S017-100302	Болт с шестигранной головкой (под шестигранник)	4
37	S411-100002	Шайба пружинная	8
38	S205-101002	Гайка	6
39	S631-018001	Кольцо уплотнительное (О-кольцо)	2
4	E131-0134	VALVE-SHUTTLE	1
40	S631-011001	Кольцо уплотнительное (О-кольцо)	12
41	31EH-00620	LEVER-LH	1
42	31EH-00630	LEVER-RH	1
43	31EH-00550	PLATE-PEDAL	1
44	P400-042020	Шланг в сборе	2
47	31EK-20100	FILTER-LAST GUARD	1
48	31E5-20010	FILTER-LAST GUARD	1
49	E131-1047	Кольцо	2
5	E131-1019	KNOB	2
52	P420-042040	Шланг в сборе	2
53	S774-004000	Уплотнитель	1
68	P400-042025	Шланг в сборе	1
69	31E5-40500	Датчик давления (переключатель, реле)	1
70	31E5-11110	Адаптер	1
