Поворотный редуктор (Гидромотор поворота платформы, -#1904) экскаватора гусеничного Hyundai R130LC-3

Код подсистемы:2110

Наименование:SWING MOTOR(-#1904)

Версия:2002. 8.15 REV.18

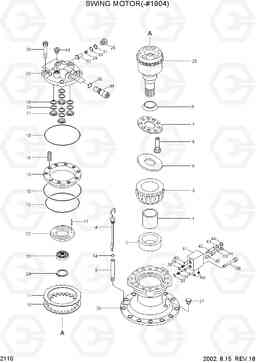

SWING MOTOR(-#1904) R130LC-3

Поз.	Код	Наименование	Кол	Прим.
*	31E3-0003	S/MOTOR ASSY	1	SEE 2112
*-1	MFB80-021	Поворотный редуктор (Гидромотор поворота платформы)	1
*-2	RG04S-152-05	Гидромотор поворота редуктора	1	SEE 2111
1	1399-200	RACE-INNER	1
10	7598-029	PLATE-FRICTION	1
11	7598-030	PLATE-SEPARATE	1
12	1320-140	Поршень	1
13	0200-149	Кольцо уплотнительное (О-кольцо)	1
14	0201-011	Кольцо уплотнительное (О-кольцо)	1
15	0200-150	Кольцо уплотнительное (О-кольцо)	2
16	1390-162	Пружина	10
17	8022-101	Палец	2
18	8320-001	Пробка (заглушка)	3
19	1390-163	Весной конусообразной форме диска	4
2	0722-149	Сальник	1
20	0719-070	RING-TEFLON	4
21	1391-127	Втулка	4
22	1313-163	PLATE-BALANCE	1
23	0682-134	Подшипник роликовый игольчатый	1
24	0809-190	Кольцо	1
27	8320-003	Пробка (заглушка)	1
28	3526-327	CAP	2
29	3590-288	Пружина	2
3	0671-132	Подшипник роликовый	1
30	8202-021	Кольцо уплотнительное (О-кольцо)	4
31	0859-229	Кольцо	2
32	3513-154	Клапан обратный	2
33	1303-257	Крышка	1
34	3537-194	Клапан предохранительный (разгрузочный, сброса давления) в сборе	2
35	0576-034	Болт с шестигранной головкой (под шестигранник)	4
36	0576-054	Болт с шестигранной головкой (под шестигранник)	3
37	1390-171	Пружина	1
38	0200-049	Кольцо уплотнительное (О-кольцо)	2
39	1390-169	Пружина	1
4	7589-008	GAUGE-LEVEL	1
40	0200-010	Кольцо уплотнительное (О-кольцо)	1
41	1389-113	Корпус клапана (коллектор)	1
42	1326-116	POPPET	1
43	8202-005	Кольцо уплотнительное (О-кольцо)	2
44	0824-050	CAP	2
45	1326-114	Золотник	1
46	0829-155	Пробка (заглушка)	2
47	1399-207	Стопор	1
6	1398-145	PLATE-CAM	1
8	1321-120	Поршень	9
9	7595-009	Трубка	1
N	@		1
N25	1318-167	цилиндр	1
N26	1311-180	Картер (корпус)	1
N5	1390-176	SHOE-SPRING	1
N7	1398-158	PLATE-RETURN	1
