Редуктор хода (-#1563,LC-3,LCD-3) экскаватора гусеничного Hyundai R130LC-3
Редуктор хода (-#1563,LC-3,LCD-3) экскаватора гусеничного Hyundai R130LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2152
Наименование:TRAVEL REDUCTION GEAR(-#1563,LC-3,LCD-3)
Версия:'00.1.20 REV.14

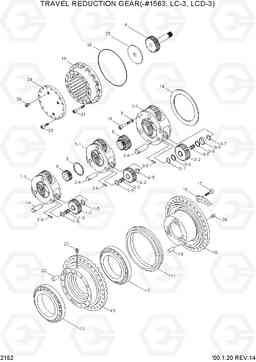

TRAVEL REDUCTION GEAR(-#1563,LC-3,LCD-3) R130LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-2 | 20940-64418 | Гидромотор редуктора хода | 1 |
SEE 2159
|
|
| 1 | 20943-60111 | HOLDER SUB ASSY | 1 | ||
| 1-1 | 20941-61023 | HOLDER | 1 | ||
| 1-2 | 20941-61621 | Шестерня планетарная (сателлит) | 3 | ||
| 1-3 | 20946-80708 | Подшипник роликовый игольчатый | 3 | ||
| 1-4 | 20946-89703 | SHAFT-GEAR | 3 | ||
| 1-5 | 20946-49010 | Шайба упорная | 6 | ||
| 1-6 | 93711-40221 | Палец | 3 | ||
| 10 | 20941-60132 | Фланец | 1 | ||
| 12 | 20941-60505 | BEARING-ANGULAR | 2 | ||
| 13 | 20941-63522 | Картер (корпус) | 1 | ||
| 14 | 20946-89725 | SHIM(T=1.0) | 1 | ||
| 14 | 20946-89726 | SHIM(T=0.5) | 1 | ||
| 14 | 20946-89727 | SHIM(T=0.3) | 1 | ||
| 14 | 20946-89728 | SHIM(T=0.1) | 1 | ||
| 14 | 20946-89729 | SHIM(T=0.05) | 1 | ||
| 15 | 20946-92630 | Палец | 3 | ||
| 16 | 92703-16900 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 17 | 92703-18500 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 18 | 20946-89731 | Пластина | 3 | ||
| 19 | 20941-64205 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| 2 | 20943-60112 | HOLDER SUB ASSY | 1 | ||
| 2-1 | 20941-61102 | HOLDER | 1 | ||
| 2-2 | 20941-61711 | Шестерня планетарная (сателлит) | 3 | ||
| 2-3 | 20946-83404 | Подшипник роликовый игольчатый | 3 | ||
| 2-4 | 20941-61908 | SHAFT-GEAR | 3 | ||
| 2-5 | 20946-89707 | Шайба упорная | 3 | ||
| 2-6 | 93711-40221 | Палец | 3 | ||
| 21 | 92703-12800 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 22 | 20941-62606 | Палец | 3 | ||
| 24 | 20941-64111 | Крышка | 1 | ||
| 25 | 92703-10200 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 26 | 97123-04111 | Пробка (заглушка) | 3 | ||
| 27 | 97123-02111 | Пробка (заглушка) | 1 | ||
| 28 | 97123-01111 | Пробка (заглушка) | 1 | ||
| 3 | 20943-60113 | Держатель | 1 | ||
| 3-1 | 20941-61203 | HOLDER | 1 | ||
| 3-2 | 20941-61802 | Шестерня планетарная (сателлит) | 3 | ||
| 3-3 | 20941-60409 | Подшипник роликовый | 3 | ||
| 3-4 | 20941-61912 | SHAFT-GEAR | 3 | ||
| 3-5 | 20941-64504 | BUSHING-FLOATING | 3 | ||
| 3-6 | 20946-89713 | Фланец | 6 | ||
| 3-7 | 20946-89714 | Шайба упорная | 6 | ||
| 3-8 | 20631-20839 | Палец | 3 | ||
| 5 | 20941-62323 | PLATE-THRUST | 1 | ||
| 6 | 20941-61413 | Солнечная (центральная / планетарная) шестерня | 1 | ||
| 8 | 20941-61502 | Солнечная (центральная / планетарная) шестерня | 1 | ||
| 9 | 94101-16401 | Шайба пружинная | 3 | ||
| K | 2094A-65132 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| K11 | 20366-99837 | Плавающее уплотнение (сальник) | 1 | ||
| K20 | 20941-63108 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N23 | 20941-62324 | PLATE-THRUST(T=1.8) | 1 | ||
| N23 | 20941-62325 | PLATE-THRUST(T=2.3) | 1 | ||
| N23 | 20941-62326 | PLATE-THRUST(T=2.8) | 1 | ||
| N23 | 20941-62327 | PLATE-THRUST(T=3.0) | 1 | ||
| N23 | 20941-62328 | PLATE-THRUST(T=3.2) | 1 | ||
| N4 | @ | GEAR-DRIVE | 1 |
