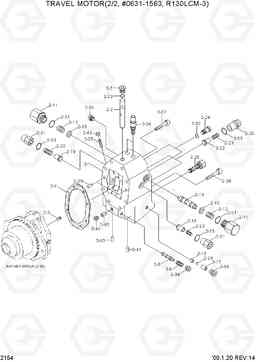

TRAVEL MOTOR(2/2, #0631-1563, R130LCM-3) экскаватора гусеничного Hyundai R130LC-3

Код подсистемы:2154

Наименование:TRAVEL MOTOR(2/2, #0631-1563, R130LCM-3)

Версия:'00.1.20 REV.14

TRAVEL MOTOR(2/2, #0631-1563, R130LCM-3) R130LC-3

Поз.	Код	Наименование	Кол	Прим.
*	@	TRAVEL MOTOR	1	SEE 215B
2	603468	CONTROL	1	440.22.40.05
2-1	449869	PLATE-PORT	1	440.22.40.04
2-10	449987	Поршень тормозного цилиндра	1	440.22.40.04
2-11	449992	SCREW-LOCKING	2	440.22.40.04
2-12	921002	пружина	2	440.22.40.04
2-13	921004	Шайба	2	440.20.40.04
2-18	921170	Втулка	1	440.22.40.04
2-19	650042	POPPET-VALVE	2	440.22.40.05
2-2	921146	PISTON-POSITIONING	1	440.22.40.04
2-20	449961	SCREW-LOCKING	2	440.22.40.04
2-21	650041	SCREW-LOCKING	2	440.22.40.05
2-22	922046	POPPET-VALVE	2	440.22.40.05
2-23	650043	пружина	4	440.22.40.05
2-24	650487	Винт клапана	2	440.22.40.05
2-25	446862	PIN-THREADED	1	564.25.10.00
2-26	831713	VALVE(MHBDN 22K2)	2	KTL2.85P28
2-28	831491	ASSEMBLY SET(KIT)	1
2-29	083256	BALL	1	DIN 5401
2-3	650145	TRUNNION	1	440.22.62.10
2-31	831490	Кольцо уплотнительное (О-кольцо)	2	N 02.079
2-32	086498	Кольцо уплотнительное (О-кольцо)	2	N 02.079
2-33	083758	Кольцо уплотнительное (О-кольцо)	5	N 02.079
2-34	151979	SCREW-LOCKING	4	N 02.009
2-35	151694	SCREW-LOCKING	1	N 02.009
2-36	153364	SCREW-LOCKING	1	N 02.009
2-37	083104	Винт (торцевой ключ)	4	DIN 912-8.8
2-38	083106	Винт (торцевой ключ)	4	DIN 912-8.8
2-39	152600	Палец гидроцилиндра	2	DIN 7-ST
2-4	449478	Прокладка	1	440.20.30.01
2-40	152459	NUT-SEAL LOCK	2	N 02.100
2-41	831319	PIN-D/BREAK OFF	1	N 02.023
2-42	831318	PIN-D/BREAK OFF	4	NOT SHOWN
2-43	831316	PIN-D/BREAK OFF	1	N 02.023
2-44	154024	SCREW-LOCKING	1	N 02.009
2-45	156492	ORIFICE	1	N 02.105
2-5	443314	PISTON-CONTROL	1	440.20.40.01
2-6	445946	пружина	1	440.20.40.10
2-7	443855	SCREW-LOCKING	1	440.20.40.01
N2-17	921171	Винт клапана	1	440.22.40.04
