Гидроцилиндр рукояти экскаватора гусеничного Hyundai R130LC-3
Гидроцилиндр рукояти экскаватора гусеничного Hyundai R130LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2170
Наименование:ARM CYLINDER
Версия:2004. 1.27 REV.99

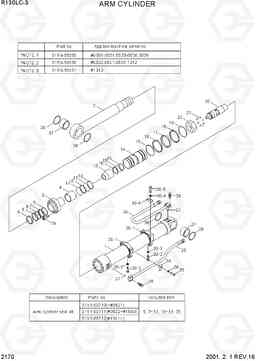

ARM CYLINDER R130LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31E6-50230 | Гидроцилиндр рукояти | 1 |
*NOTE 1
|
|
| * | 31E6-50130 | Гидроцилиндр рукояти | 1 |
*NOTE 2
|
|
| * | 31E6-50131 | Гидроцилиндр рукояти | 1 |
*NOTE 3
|
|
| *-1 | 31E6-55030 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| *-1 | 31E6-55031 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| 1 | HC216-100-00 | Гильза цилиндра атригера | 1 |
*NOTE 1
|
|
| 1 | 31Y1-03570 | Гильза цилиндра атригера | 1 |
*NOTE 2
|
|
| 13 | HC016-541-05 | Кольцо | 1 |
*NOTE 1
|
|
| 13 | 31YC-21050 | Кольцо | 1 |
*NOTE 2
|
|
| 14 | 31Y1-03660 | Поршень | 1 | ||
| 2 | 31Y1-03620 | Шток в сборе | 1 | ||
| 20 | 31YC-29070 | SPEAR-CUSHION | 1 | ||
| 21 | Y890-015011 | BALL-STEEL | 12 | ||
| 22 | 31YC-61050 | Гайка | 1 | ||
| 24 | S109-180554 | Болт с шестигранной головкой (под шестигранник) | 9 | ||
| 25 | 31Y1-03690 | Трубка в сборе | 1 |
STD
|
|
| 26 | 31Y1-03700 | Трубка в сборе | 1 | ||
| 27 | S631-026004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 28 | S037-106052 | Болт | 8 | ||
| 3 | 31Y1-03650 | Сальник | 1 |
*NOTE 2
|
|
| 3 | 31Y1-14700 | Сальник | 1 | ||
| 30 | 31Y1-03670 | Стяжной хомут | 2 | ||
| 30-1 | 31Y1-03680 | Хомут | 1 | ||
| 30-2 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 30-3 | S411-100002 | Шайба пружинная | 2 | ||
| 30-4 | 31YC-36010 | Трубный зажим | 1 | ||
| 30-5 | S015-120502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 30-6 | S411-120002 | Шайба пружинная | 1 | ||
| 37 | 31YC-11060 | Втулка поршневого пальца | 2 | ||
| 37 | 31YC-11081 | Втулка поршневого пальца | 2 | ||
| 38 | Y000-070200 | Кольцо | 4 | ||
| 4 | S731-080040 | Втулка | 1 | ||
| 6 | Y190-094000 | Кольцо стопорное | 1 | ||
| K | 31Y1-03710 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
*NOTE 1
|
|
| K | 31Y1-03711 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
*NOTE 2,3
|
|
| K | 31Y1-03712 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K10 | S631-110004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K10 | S631-105004 | Кольцо уплотнительное (О-кольцо) | 2 |
*NOTE 2
|
|
| K11 | S641-110002 | Кольцо | 1 |
*NOTE 1
|
|
| K11 | S641-105002 | Кольцо | 1 |
*NOTE 2
|
|
| K12 | S641-110003 | Кольцо | 1 |
*NOTE 1
|
|
| K12 | S641-105003 | Кольцо | 1 |
*NOTE 2
|
|
| K15 | S632-070004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | S642-070003 | Кольцо | 2 | ||
| K17 | Y420-115000 | Уплотнение | 1 | ||
| K18 | Y310-115000 | Кольцо изнашиваемое | 2 | ||
| K18 | Y310-115003 | Кольцо изнашиваемое | 2 | ||
| K19 | Y440-115000 | Пыльник | 2 | ||
| K5 | Y110-080011 | стеклоочиститель пыли | 1 | ||
| K7 | Y200-080011 | уплотнение штока | 1 | ||
| K8 | Y180-080020 | Кольцо | 1 | ||
| K9 | Y240-080011 | Кольцевой буфер | 1 | ||
| K9 | Y260-080000 | SEAL-STEP | 1 | ||
| N3 | HC325-300-20 | Сальник | 1 |
*NOTE 1
|
