Цилиндр ковша экскаватора гусеничного Hyundai R130LC-3
Цилиндр ковша экскаватора гусеничного Hyundai R130LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2180
Наименование:BUCKET CYLINDER
Версия:2001. 2. 1 REV.16

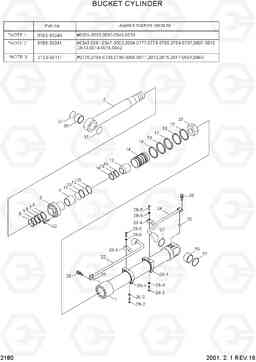

BUCKET CYLINDER R130LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31E6-50240 | Гидроцилиндр | 1 |
*NOTE1
|
|
| * | 31E6-60110 | BUCKET-CYLINDER | 1 |
*NOTE2
|
|
| * | 31E6-60111 | Цилиндр ковша | 1 |
*NOTE3
|
|
| *-1 | 31E6-65011 | Цилиндр ковша в сборе | 1 |
WITHOUT PIPE
|
|
| 1 | HC218-100-00 | Гильза цилиндра атригера | 1 |
*NOTE1
|
|
| 1 | 31Y1-03720 | Гильза цилиндра атригера | 1 |
*NOTE2,3
|
|
| 13 | HC016-541-03 | Кольцо | 1 |
*NOTE1
|
|
| 13 | 31YC-21030 | Кольцо | 1 |
*NOTE2,3
|
|
| 14 | 31Y1-03810 | Поршень | 1 | ||
| 2 | 31Y1-03770 | Шток в сборе | 1 | ||
| 20 | 31YC-61020 | Гайка | 1 | ||
| 22 | S109-160554 | Болт с шестигранной головкой (под шестигранник) | 9 | ||
| 23 | 31Y1-03840 | Трубка в сборе | 1 |
*NOTE1,2
|
|
| 23 | 31Y1-03841 | Трубка в сборе | 1 |
*NOTE3
|
|
| 24 | 31Y1-03850 | Трубка в сборе | 1 |
*NOTE1,2
|
|
| 24 | 31Y1-03851 | Трубка в сборе | 1 |
*NOTE3
|
|
| 25 | S631-026004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 26 | S037-106052 | Болт | 8 | ||
| 28 | 31Y1-03820 | Стяжной хомут | 2 | ||
| 28-1 | 31Y1-03830 | Хомут | 1 | ||
| 28-2 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28-3 | S411-100002 | Шайба пружинная | 2 | ||
| 28-4 | 31YC-36010 | Трубный зажим | 1 | ||
| 28-5 | S015-120502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 28-6 | S411-120002 | Шайба пружинная | 1 | ||
| 3 | HC218-300-00 | Сальник | 1 |
*NOTE1
|
|
| 3 | 31Y1-03800 | Сальник | 1 |
*NOTE2,3
|
|
| 3 | 31Y1-14720 | Сальник | 1 | ||
| 35 | 31YC-11040 | Втулка поршневого пальца | 1 | ||
| 36 | 31YC-11050 | Втулка поршневого пальца | 1 | ||
| 37 | Y000-070200 | Кольцо | 4 | ||
| 4 | S731-070040 | Втулка | 1 | ||
| 4 | S732-070040 | Втулка | 1 | ||
| 6 | Y190-084000 | Кольцо стопорное | 1 | ||
| 7 | Y200-070011 | SEAL-ROD | 1 | ||
| K | 31Y1-03860 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
*NOTE1
|
|
| K | 31Y1-03861 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
*NOTE2,3
|
|
| K | 31Y1-03862 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| K10 | S631-095004 | Кольцо уплотнительное (О-кольцо) | 2 |
*NOTE1
|
|
| K10 | S631-090004 | Кольцо уплотнительное (О-кольцо) | 2 |
*NOTE2,3
|
|
| K11 | S641-095002 | Кольцо | 1 |
*NOTE1
|
|
| K11 | S641-090002 | Кольцо | 1 |
*NOTE2,3
|
|
| K12 | S641-095003 | Кольцо | 1 |
*NOTE1
|
|
| K12 | S641-090003 | Кольцо | 1 |
*NOTE2,3
|
|
| K15 | S632-060004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | S642-060003 | Кольцо | 2 | ||
| K17 | Y420-100000 | Уплотнение | 1 | ||
| K18 | Y310-100200 | Кольцо изнашиваемое | 2 | ||
| K19 | Y440-100000 | Пыльник | 2 | ||
| K5 | Y110-070011 | стеклоочиститель пыли | 1 | ||
| K8 | Y180-070020 | Кольцо | 1 | ||
| K9 | Y240-070011 | Кольцевой буфер | 1 |
