BOOM SAFETY LOCK SYSTEM(#1749-, 2 PIECE) экскаватора гусеничного Hyundai R130LC-3
BOOM SAFETY LOCK SYSTEM(#1749-, 2 PIECE) экскаватора гусеничного Hyundai R130LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2223
Наименование:BOOM SAFETY LOCK SYSTEM(#1749-, 2 PIECE)
Версия:2001. 2. 1 REV.16

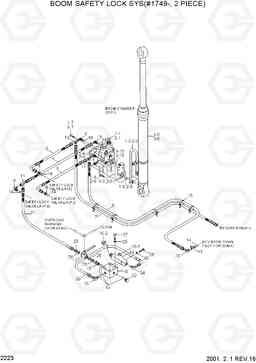

BOOM SAFETY LOCK SYSTEM(#1749-, 2 PIECE) R130LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | BOOM SAFETY LOCK SYS | 1 | ||
| 1 | 35EA-52120 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 2161,*-1
|
|
| 1-1 | 35EA-95010 | SAFETY LOCK VALVE | 1 | ||
| 1-2 | 35EA-90510 | BLOCK ASSY | 1 | ||
| 1-3 | 35EA-95030 | Трубка в сборе | 1 | ||
| 1-4 | 35EA-90540 | FLANGE-PLUG | 1 | ||
| 1-5 | P010-110004 | Соединитель | 1 | ||
| 1-6 | S105-080404 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-7 | S107-100854 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | 31M5-56270 | Колено 90 | 1 | ||
| 11 | 32E6-10460 | TEE-SWIVEL | 2 | ||
| 12 | P320-040404 | TEE | 1 | ||
| 12 | 31E6-90570 | TEE-R/TYPE,ORIFICE | 1 | ||
| 13 | 31EK-20270 | TEE-ADAPTOR | 1 | ||
| 14 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 15 | S552-020102 | Зажим | 10 | ||
| 16 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 | ||
| 16-1 | 31E5-50320 | Датчик давления (переключатель, реле) | 1 | ||
| 16-2 | 21E5-50230 | Жгут доб | 1 | ||
| 17 | 31E5-50330 | клапан отключения | 1 | ||
| 18 | 31E6-90550 | Корпус клапана | 1 | ||
| 19 | 31E6-90560 | ADAPTOR-SWIVEL NUT | 1 | ||
| 2 | 35EA-52110 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 2161,*-1
|
|
| 2-1 | 35EA-95010 | SAFETY LOCK VALVE | 1 | ||
| 2-2 | 35EA-90510 | BLOCK ASSY | 1 | ||
| 2-3 | 35EA-95020 | Трубка в сборе | 1 | ||
| 2-4 | 35EA-90540 | FLANGE-PLUG | 1 | ||
| 2-5 | P010-110004 | Соединитель | 1 | ||
| 2-6 | S105-080404 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-7 | S107-100854 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | 31EG-90570 | Рукав высокого давления (РВД) | 1 | ||
| 21 | P620-047018 | Шланг в сборе | 1 | ||
| 22 | P220-110102 | Заглушка | 1 | ||
| 23 | P010-120002 | Соединитель | 2 | ||
| 24 | 31E5-50350 | Колено 90 | 1 | ||
| 25 | P030-110001 | Штуцер -90 | 1 | ||
| 26 | P391-040000 | Шайба медная | 2 | ||
| 27 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28 | S015-050452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S411-120002 | Шайба пружинная | 2 | ||
| 3 | P400-042044 | HOSE ASSY-COM,0X0 | 1 | ||
| 31 | S411-050002 | Шайба пружинная | 2 | ||
| 4 | P620-047009 | Шланг в сборе | 1 | ||
| 5 | P420-042007 | Шланг в сборе | 1 | ||
| 6 | P420-042006 | HOSE ASSY-COM | 1 | ||
| 7 | P400-062048 | HOSE ASSY-COMPACT,0X0 | 1 | ||
| 8 | P010-110002 | Соединитель | 2 | ||
| 9 | P020-110001 | Колено 90 | 4 | ||
| K | 31Y1-15990 | S/LOCK SEAL KIT(1-8,1-9 | 1 | ||
| K | @ | S/LOCK SEAL KIT | 1 |
SEE 2161
|
|
| K1-10 | S632-030001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K1-8 | CO0418A | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K1-9 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K2-10 | S632-030001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2-8 | CO0418A | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K2-9 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 1 |
