Гидроразводка двойная (гидросистема), комплект (#1617-) экскаватора гусеничного Hyundai R130LC-3
Гидроразводка двойная (гидросистема), комплект (#1617-) экскаватора гусеничного Hyundai R130LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2252

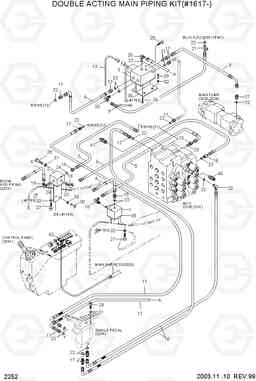

Наименование:DOUBLE ACTING MAIN PIPING KIT(#1617-)
Версия:2002.11.10 REV.99
DOUBLE ACTING MAIN PIPING KIT(#1617-) R130LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | D/ACT HYD PIPING KIT | 1 |
SEE 2250,51
|
|
| *-1 | @ | D/ACT PIPING KIT | 1 |
SEE 2250,51
|
|
| *-11 | @ | D/ACT MAIN PIPING KIT | 1 |
SEE 2250,51
|
|
| *-12 | @ | ATTACH PIPING KIT | 1 |
SEE 2253
|
|
| 1 | 32E6-93010 | JOINT-HOSE | 1 | ||
| 10 | P620-043048 | Шланг в сборе | 2 | ||
| 10 | P620-042048 | Шланг в сборе | 2 | ||
| 11 | P620-043060 | Шланг в сборе | 1 | ||
| 11 | P620-042060 | Шланг в сборе | 1 | ||
| 12 | P620-043090 | Шланг в сборе | 1 | ||
| 12 | P620-042090 | Шланг в сборе | 1 | ||
| 13 | 21E6-05550 | HARNESS-BREAKER SOL | 1 | ||
| 14 | P010-110006 | Соединитель | 1 | ||
| 15 | P010-110005 | Соединитель | 4 | ||
| 15 | P010-110005 | Соединитель | 2 | ||
| 16 | P101-112128 | CONNECTOR-LONG | 1 | ||
| 16 | P101-112124 | CONNECTOR-LONG | 1 | ||
| 17 | P010-110002 | Соединитель | 12 | ||
| 17 | P010-110002 | Соединитель | 10 | ||
| 18 | 31EA-02140 | Колено 90 | 1 | ||
| 18 | P020-110004 | Колено 90 | 2 | ||
| 19 | P020-110018 | Колено 90 | 1 | ||
| 2 | 32E6-93020 | JOINT-3 WAY | 1 | ||
| 20 | P020-110001 | Колено 90 | 3 | ||
| 21 | P320-040404 | TEE-RUN TYPE | 1 | ||
| 22 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 15 | ||
| 23 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 24 | S631-034001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 24 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 25 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 26 | S035-083022 | Болт | 2 | ||
| 26 | S109-080126 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 27 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28 | S109-080256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28 | S109-080256 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 29 | S037-103022 | Болт | 2 | ||
| 29 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | 31EM-91630 | Клапан регулирующий (распределительный) | 1 | ||
| 30 | S037-123022 | Болт | 4 | ||
| 30 | S017-120302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 31 | S411-080002 | Шайба пружинная | 6 | ||
| 32 | S411-100002 | Шайба пружинная | 2 | ||
| 33 | S411-120002 | Шайба пружинная | 4 | ||
| 34 | 31EM-91670 | BRACKET-3 WAY JOINT | 1 | ||
| 35 | 32E6-93040 | BRACKET-HOSE JOINT | 1 | ||
| 36 | 32E6-93050 | BRACKET-CONTROL VV | 1 | ||
| 4 | P603-127034 | HOSE ASSY-THD | 1 | ||
| 4 | P633-126334 | HOSE ASSY-THD FLG | 2 | ||
| 40 | 32E6-2009 | PORT RELIEF VALVE | 1 | ||
| 40 | 31EL-91000 | PORT RELIEF VALVE | 1 | ||
| 41 | 3537-250-380-30 | PORT RELIEF VALVE | 1 | ||
| 41 | 3537-369-380-30 | PORT RELIEF VALVE | 1 | ||
| 42 | 21E6-30540 | рубильником | 1 | ||
| 5 | P623-127034 | Шланг в сборе | 1 | ||
| 5 | P623-126020 | Шланг в сборе | 1 | ||
| 6 | P623-127025 | Шланг в сборе | 1 | ||
| 6 | P623-126032 | Рукав высокого давления (РВД) | 1 | ||
| 7 | P613-164025 | HOSE ASSY-THD 0X45 | 1 | ||
| 7 | P613-163023 | HOSE ASSY-THD 0X45 | 1 | ||
| 8 | P620-043014 | Шланг в сборе | 1 | ||
| 8 | P620-042014 | Шланг в сборе | 1 | ||
| 9 | P620-043020 | Шланг в сборе | 2 | ||
| 9 | P620-042020 | Шланг в сборе | 2 |
