Каталог запчастей
-
Hyundai
-
R130LC-3
- ATTACH PIPING KIT(#1617-, S & D/ACTING)
ATTACH PIPING KIT(#1617-, S & D/ACTING) экскаватора гусеничного Hyundai R130LC-3
ATTACH PIPING KIT(#1617-, S & D/ACTING) экскаватора гусеничного Hyundai R130LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2253
Наименование:ATTACH PIPING KIT(#1617-, S & D/ACTING)
Версия:2003.10.20 REV.99

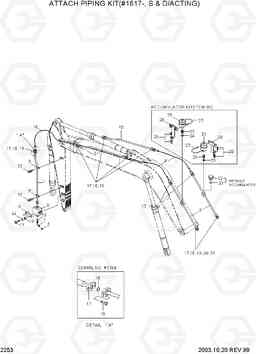

ATTACH PIPING KIT(#1617-, S & D/ACTING) R130LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | D/ACT HYD PIPING KIT | 1 |
SEE 2250,51
|
|
| *-1 | @ | D/ACT PIPING KIT | 1 |
SEE 2250,51
|
|
| *-11 | @ | D/ACT MAIN PIPING KIT | 1 | ||
| *-12 | @ | ATTACH PIPING KIT | 1 |
SEE 2250,51
|
|
| 1 | 32E6-92010 | Трубка в сборе | 2 |
ARM 2.5M
|
|
| 1 | 35EA-92111 | Трубка в сборе | 2 | ||
| 1 | 32E6-92120 | Трубка в сборе | 2 |
ARM 1.9,2.1M
|
|
| 1 | 32EA-92121 | Трубка в сборе | 2 | ||
| 1 | 32E6-92130 | Трубка в сборе | 2 |
ARM 2.75M
|
|
| 1 | 32EA-92131 | Трубка в сборе | 2 | ||
| 1 | 32E6-92140 | Трубка в сборе | 2 |
ARM 3.0M
|
|
| 1 | 32EA-92141 | Трубка в сборе | 2 | ||
| 10 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 10 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 11 | S017-120702 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 12 | S037-122522 | Болт | 8 | ||
| 12 | S017-120502 | Болт с шестигранной головкой (под шестигранник) | 4 |
ARM 1.9/2.1M
|
|
| 12 | S017-120502 | Болт с шестигранной головкой (под шестигранник) | 8 |
ARM 2.5/2.75M
|
|
| 12 | S017-120502 | Болт с шестигранной головкой (под шестигранник) | 12 |
ARM 3.0M
|
|
| 12 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 4 |
ARM 3.0M
|
|
| 13 | S401-120002 | Плоская шайба | 4 | ||
| 14 | S411-120002 | Шайба пружинная | 4 | ||
| 14 | S411-120002 | Шайба пружинная | 8 |
ARM 1.9/2.1M
|
|
| 14 | S411-120002 | Шайба пружинная | 12 |
ARM 2.5/2.75M
|
|
| 14 | S411-120002 | Шайба пружинная | 20 |
ARM 3.0M
|
|
| 15 | 32E6-92041 | Трубка в сборе | 1 |
BOOM 4.6M
|
|
| 15 | 32E6-92161 | Трубка в сборе | 1 |
BOOM 4.1M
|
|
| 16 | P683-126326 | Рукав высокого давления (РВД) | 2 | ||
| 16 | P683-126324 | Шланг в сборе | 2 |
ARM 1.9M
|
|
| 17 | P173-120102 | фланец гидрокси, сплит | 10 | ||
| 18 | Y171-019001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 19 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 40 | ||
| 2 | 32E6-92020 | Трубка в сборе | 2 |
BOOM 4.6M
|
|
| 2 | 32E6-92020 | Трубка в сборе | 1 | ||
| 2 | 32E6-92021 | Трубка в сборе | 1 | ||
| 2 | 32E6-92150 | Трубка в сборе | 2 |
BOOM 4.1M
|
|
| 2 | 32E6-92150 | Трубка в сборе | 1 | ||
| 2 | 32E6-92151 | Трубка в сборе | 1 | ||
| 20 | 32E6-92040 | Гидроаккумулятор | 1 | ||
| 21 | 32E6-92050 | Гидроаккумулятор | 1 | ||
| 22 | 32E3-2021 | Фиттинг | 1 | ||
| 23 | 32E3-2020 | Фиттинг | 1 | ||
| 24 | P392-220000 | Шайба медная | 1 | ||
| 25 | P392-180000 | Шайба медная | 1 | ||
| 26 | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 27 | S071-032730 | U-образный болт (скоба, П образный) / хомут | 4 | ||
| 28 | 32E6-92080 | Кронштейн Accum | 2 | ||
| 3 | 32E6-92030 | Трубка в сборе | 2 | ||
| 3 | 32E6-92041 | Трубка в сборе | 1 |
BOOM 4.6M
|
|
| 3 | 32E6-92161 | Трубка в сборе | 1 |
BOOM 4.1M
|
|
| 30 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 31 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 32 | P220-110205 | Заглушка | 2 |
WITHOUT ACC'
|
|
| 33 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
WITHOUT ACC'
|
|
| 4 | P601-127027 | HOSE ASSY-THD | 4 | ||
| 4 | P680-126327 | Шланг в сборе | 2 | ||
| 4 | P680-126326 | Шланг в сборе | 2 |
ARM 1.9M
|
|
| 5 | P290-100105 | Заглушка | 2 | ||
| 50 | 31E6-91701 | Гидравлический аккумулятор | 1 | ||
| 6 | 32E6-92110 | Клапан запорный (отсечной) | 2 | ||
| 7 | P030-110004 | Штуцер -90 | 2 | ||
| 8 | 31EG-91350 | Зажим запорный клапан | 2 | ||
| 9 | 31EG-91380 | Трубный зажим | 4 |
ARM 2.5/2.75M
|
|
| 9 | 31EG-91380 | Трубный зажим | 2 |
ARM 1.9/2.1M
|
|
| 9 | 31EG-91380 | Трубный зажим | 6 |
ARM 3.0M
|
|
| 9 | 31EG-92160 | I-CLAMP | 2 |
ARM 3.0M
|
