BOTTOM PLATE & MOUNTING(#1007-) экскаватора гусеничного Hyundai R130LC-3
BOTTOM PLATE & MOUNTING(#1007-) экскаватора гусеничного Hyundai R130LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:407B
Наименование:BOTTOM PLATE & MOUNTING(#1007-)
Версия:2000. 5.31 REV.15

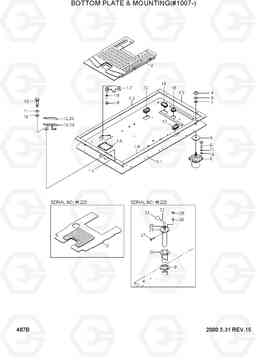

BOTTOM PLATE & MOUNTING(#1007-) R130LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71E6-10700 | BOTTOM PLATE ASSY | 1 | ||
| 1 | 71E6-11000 | BOTTOM PLATE ASSY | 1 | ||
| 1 | 71E6-11001 | BOTTOM PLATE ASSY | 1 | ||
| 1-1 | 71E6-10710 | BOTTOM PLATE WA | 1 | ||
| 1-1 | 71E6-11010 | BOTTOM PLATE WA | 1 | ||
| 1-1 | 71E6-11011 | BOTTOM PLATE WA | 1 | ||
| 1-2 | 72E6-10690 | PAD-RUBBER | 1 | ||
| 1-3 | 72E6-10700 | PAD-RUBBER | 1 | ||
| 1-4 | 72E6-10710 | PAD-RUBBER | 1 | ||
| 1-5 | 72E6-10720 | PAD-RUBBER | 1 | ||
| 1-6 | 72E6-10730 | PAD-RUBBER | 1 | ||
| 1-7 | 71E9-10660 | Крышка | 1 | ||
| 1-8 | S017-100166 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-9 | S411-100006 | Шайба пружинная | 2 | ||
| 10 | E111-5002 | FOOT REST-LH | 1 | ||
| 11 | S411-100006 | Шайба пружинная | 28 | ||
| 12 | E111-5008 | RUBBER-FOOT REST,LH | 1 | ||
| 13 | 71E9-10610 | Уплотнительная втулка | 1 | ||
| 14 | 71E9-10640 | Уплотнительная втулка | 1 | ||
| 15 | S017-100206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 16 | S403-103006 | Плоская шайба | 28 | ||
| 16 | S403-102006 | Плоская шайба | 28 | ||
| 17 | 71E9-10620 | Уплотнительная втулка | 1 | ||
| 18 | 71E9-10630 | Уплотнительная втулка | 1 | ||
| 19 | E111-5001 | FOOT REST-RH | 1 | ||
| 2 | 71EM-10190 | COVER-MAT FLOOR | 1 | ||
| 2 | 71E9-10190 | COVER-MAT FLOOR | 1 | ||
| 2 | 71EM-10950 | COVER-MAT FLOOR | 1 | ||
| 2 | 71EL-10960 | COVER-MAT FLOOR | 1 |
2 WAY PIPING
|
|
| 20 | E111-5007 | RUBBER-FOOT REST,RH | 1 | ||
| 21 | 71EM-60020 | GUIDE-SWING LOCK | 1 | ||
| 22 | 71E6-60030 | PIN-SWING LOCK | 1 | ||
| 23 | 71EM-60040 | Крышка | 1 | ||
| 24 | E111-4509 | KNOB | 1 | ||
| 25 | S015-080256 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 26 | S411-080006 | Шайба пружинная | 3 | ||
| 27 | S018-120356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 28 | S681-290400 | Уплотнительная втулка | 1 | ||
| 3 | 71E9-10650 | Шайба отскок | 6 | ||
| 4 | S205-161006 | Гайка | 6 | ||
| 4 | S207-161006 | Гайка | 6 | ||
| 5 | 71EM-10161 | MOUNT-VISCOUS | 6 | ||
| 6 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 6 | S017-100306 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 7 | S403-162006 | Плоская шайба | 6 | ||
| 8 | S411-160006 | Шайба пружинная | 6 | ||
| 9 | 71EM-10200 | COVER-RUBBER | 1 |
