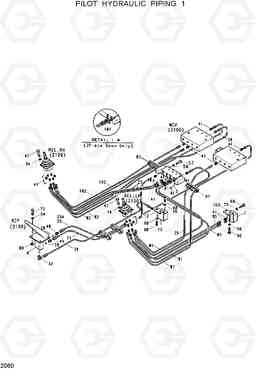

PILOT HYDRAULIC PIPING 1 экскаватора колесного Hyundai R130W

Код подсистемы:2060

Наименование:PILOT HYDRAULIC PIPING 1

Версия:

PILOT HYDRAULIC PIPING 1 R130W

Поз.	Код	Наименование	Кол	Прим.
100	31E6-0171	BRACKET-SHT/V	1
101	31E6-0219	TEE-LONG	1
102	P600-042027	HOSE ASSY-THD 0X0	2
12	31E4-0037	SHUTTLE VALVE 3/2	1
13	31EA-00820	BRACKET-PIPE	1
25	P600-042025	HOSE ASSY-THD 0X0	4
25A	P600-042024	HOSE ASSY-THD 0X0	1
28	31E3-3074	WASHER-COPPER	2
31	P600-042032	HOSE ASSY-THD 0X0	1
32	31E3-3164	FITTING-BANJO	1
36	P020-110001	Колено 90	1
39	P600-042018	HOSE ASSY-THD 0X0	1
4	31EC-0006	Педаль управления в сборе	1
41	P010-110002	Соединитель	24
47	S105-060254	Болт с шестигранной головкой (под шестигранник)	8
49	31E3-3212	Соединитель	2
5	31E4-3121	Корпус клапана (коллектор)	1
54	S411-060002	Шайба пружинная	11
55	S411-080002	Шайба пружинная	3
56	S411-100002	Шайба пружинная	6
57	S015-100202	Болт с шестигранной головкой (под шестигранник)	4
60	S015-080652	Болт с шестигранной головкой (под шестигранник)	4
68	S015-080602	Болт с шестигранной головкой (под шестигранник)	2
7	E131-0134	VALVE-SHUTTLE	1
72	S015-060302	Болт с шестигранной головкой (под шестигранник)	3
80	S205-061002	Гайка	3
81	P600-042024	HOSE ASSY-THD 0X0	2
82	P600-042039	HOSE ASSY-THD 0X0	3
85	P600-042014	HOSE ASSY-THD 0X0	2
87	31E3-3125	Уплотнительная втулка	2
90	S017-100202	Болт с шестигранной головкой (под шестигранник)	6
