CONSOLE BOX ELECTRIC экскаватора колесного Hyundai R130W
CONSOLE BOX ELECTRIC экскаватора колесного Hyundai R130W со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4060
Наименование:CONSOLE BOX ELECTRIC
Версия:

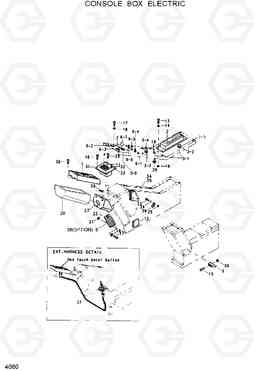

CONSOLE BOX ELECTRIC R130W
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 21E4-1102 | Болт | 14 | ||
| 11 | 21E7-0313 | PLUG-HOLE BLANK | 2 | ||
| 12 | 21E4-4006 | Реле | 1 | ||
| 13 | S161-050252 | Винт с крестообразным шлицем | 4 | ||
| 14 | S411-050002 | Шайба пружинная | 4 | ||
| 15 | S161-040202 | Болт | 2 | ||
| 16 | 21E3-2001 | SW-COLD START AID | 1 | ||
| 17 | S161-060202 | Винт с крестообразным шлицем | 5 | ||
| 18 | S411-060002 | Шайба пружинная | 5 | ||
| 19 | S203-050002 | Гайка | 8 | ||
| 20 | S201-040002 | Гайка | 2 | ||
| 21 | S203-060002 | Гайка | 3 | ||
| 22 | 71E3-0556 | BRACKET-FUSE BOX | 1 | ||
| 23 | S015-080252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 24 | S411-080002 | Шайба пружинная | 2 | ||
| 25 | S203-080002 | Гайка | 2 | ||
| 26 | S591-000802 | клип жгут | 2 | ||
| 27 | 21E9-05530 | BRACKET-INSERT | 1 | ||
| 28 | 21E3-1020 | WIRE-LINK | 1 | ||
| 29 | 21E4-1101 | Болт | 2 | ||
| 3 | 21EA-01060 | INSTRUMENT PANEL | 1 | ||
| 3 | 21EA-60050 | INSTRUMENT PANEL | 1 | ||
| 3-1 | 21EA-01040 | INSTRUMENT PANEL PLATE | 1 | ||
| 3-1 | 21EA-60060 | INSTRUMENT PANEL PLATE | 1 | ||
| 3-2 | E123-2533 | SWITCH-HEATER | 1 | ||
| 3-3 | 21E9-2003 | SWITCH-PROLIX | 1 | ||
| 3-4 | 21E4-1089 | PANEL-DECAL | 1 | ||
| 3-5 | 21E4-1082 | DECAL-BLOWER | 1 | ||
| 30 | 21E4-1103 | Болт | 4 | ||
| 31 | 21EA-30270 | Пластина | 1 | ||
| 32 | 21E9-2001 | тумблер | 1 | ||
| 33 | 21EA-30280 | DECAL-BREAKER SWITCH | 1 | ||
| 34 | 21E1-49760 | Пластина | 1 | ||
| 35 | 21E1-49770 | Пластина | 1 | ||
| 36 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 37 | 21E1-49750 | HARNESS-EXT | 1 | ||
| 38 | 21EA-60450 | FUSE BOX(OPT) | 1 | ||
| 39 | 71E1-51890 | SUPPORT-CLUSTER | 1 | ||
| 4 | 21E4-0024 | LAMP ASSY-INDICATOR | 1 | ||
| 40 | 21L1-0010 | HOUR METER ASSY | 1 |
SEE 4061
|
|
| 6 | 21EA-01070 | PANEL | 1 | ||
| 6-1 | 21E4-1096 | PLATE-INSTRUMENT PANEL | 1 | ||
| 6-1 | 21E4-10961 | PLATE-INSTRUMENT PANEL | 1 | ||
| 6-2 | 21E3-2015 | SW-LIGHT | 1 | ||
| 6-3 | 21E4-2029 | Переключатель | 2 | ||
| 6-3 | 21E4-10420 | SWITCH ASSY(RAMLOCK) | 1 | ||
| 6-4 | 21E9-2001 | тумблер | 2 | ||
| 6-5 | 21E6-0008 | CIGAR LIGHTER | 1 | ||
| 6-6 | 21E7-0313 | PLUG-HOLE BLANK | 1 | ||
| 6-7 | 21E4-1090 | DECAL-PANEL | 1 | ||
| 6-8 | 21E4-10410 | SWITCH ASSY(PARKING) | 1 | ||
| 7 | 21E4-0106 | SWITCH ASSY-MICRO | 1 | ||
| 8 | 21EA-00010 | FUSE BOX | 1 | ||
| 8-1 | 21E1-49500 | FUSE-10A | 10 | ||
| 8-2 | 21E1-49490 | FUSE-20A | 7 | ||
| 8-3 | 21E1-49480 | FUSE-30A | 5 | ||
| 9 | 21E3-2002 | SWITCH-MICRO | 1 | ||
| N1 | 21EA-00060 | Дисплей | 1 | ||
| N1 | 21EA-00061 | Дисплей | 1 | ||
| N2 | 21E9-4001 | Кассетная магнитола | 1 | ||
| N4 | 21EK-00240 | INDICATOR LAMP ASSY | 1 |
