AIR CONDITIONER MOUNTING экскаватора колесного Hyundai R130W
AIR CONDITIONER MOUNTING экскаватора колесного Hyundai R130W со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4080
Наименование:AIR CONDITIONER MOUNTING
Версия:2002. 9. 5 REV.99

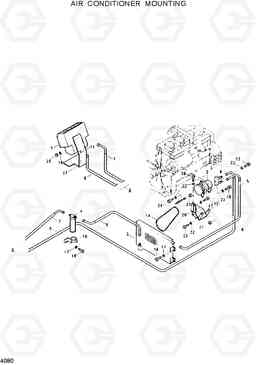

AIR CONDITIONER MOUNTING R130W
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 11E6-3501 | AIR CON ASSY(R12) | 1 | ||
| * | 11E6-36010 | AIR CON ASSY-R134A | 1 | ||
| 1-1 | A110100901-2 | VALVE-EXPANSION | 1 |
NOT SHOWN
|
|
| 1-1 | 3CC4306Z | VALVE-EXPANSION | 1 | ||
| 10 | 12E3-3510 | BRACKET-RECEIVER DRIER | 1 | ||
| 10 | 11E6-36100 | BRACKET-R/DRIER | 1 | ||
| 11 | 12E3-3511 | TEE | 1 | ||
| 11 | 12E3-3511 | TEE | 1 | ||
| 12 | 12E1-3509 | Ремень клиновой (приводной) | 1 | ||
| 12 | 12E1-3509 | Ремень клиновой (приводной) | 1 | ||
| 13 | 12E1-3510 | BRACKET-COMP MOUNT | 1 | ||
| 13 | 12E1-3510 | BRACKET-COMP MOUNT | 1 | ||
| 14 | S015-080162 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 14 | S015-080162 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 15 | S411-080002 | Шайба пружинная | 7 | ||
| 15 | S411-080002 | Шайба пружинная | 7 | ||
| 16 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 16 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 17 | S411-100002 | Шайба пружинная | 8 | ||
| 17 | S411-100002 | Шайба пружинная | 8 | ||
| 18 | S207-101002 | Гайка | 3 | ||
| 18 | S207-101002 | Гайка | 3 | ||
| 19 | S017-100352 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 19 | S017-100352 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 2 | 71L1-1002 | Компрессор | 1 | ||
| 2 | 11E6-36030 | Компрессор | 1 | ||
| 20 | S411-060002 | Шайба пружинная | 2 | ||
| 20 | S411-060002 | Шайба пружинная | 2 | ||
| 21 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 21 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 22 | S017-100502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 22 | S017-100502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 23 | S201-061002 | Гайка | 2 | ||
| 23 | S201-061002 | Гайка | 2 | ||
| 3 | 11E6-36040 | CONDENSER ASSY | 1 | ||
| 4 | 12E3-3504 | RECEIVER DRIER ASSY | 1 | ||
| 4 | 11E6-36050 | R/DRIER ASSY | 1 | ||
| 5 | 12E3-3505 | HOSE-DISCHARGE | 1 | ||
| 5 | 11E6-36060 | HOSE-DISCHARGE | 1 | ||
| 6 | 12E3-3506 | HOSE-LIQUID(A) | 1 | ||
| 6 | 11E6-36070 | HOSE-LIQUID(A) | 1 | ||
| 7 | 12E3-3507 | HOSE-LIQUID(B) | 1 | ||
| 7 | 11E6-36080 | HOSE-LIQUID(B) | 1 | ||
| 8 | 12E3-3508 | HOSE-SUCTION | 1 | ||
| 8 | 11E6-36090 | HOSE-SUCTION | 1 | ||
| 9 | 12E3-3509 | PLATE-COMP JOINT | 1 | ||
| 9 | 12E3-3509 | PLATE-COMP JOINT | 1 | ||
| N1 | 71L1-1001 | EVAPORATOR UNIT | 1 | ||
| N1 | 11E6-36020 | EVAP UNIT ASSY | 1 | ||
| N3 | 12E3-3503 | CONDENSER ASSY | 1 |
