2 PIECE BOOM (CYL TYPE) экскаватора колесного Hyundai R130W

Код подсистемы:7012

Наименование:2 PIECE BOOM (CYL TYPE)

Версия:

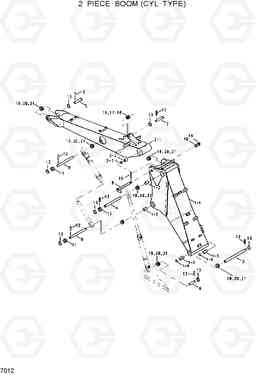

2 PIECE BOOM (CYL TYPE) R130W

Поз.	Код	Наименование	Кол	Прим.
1	62E3-13000	BOOM ASSY-2PCS CYL 1	1
1-1	62E3-13011	BOOM WA-2PCS CYL 1	1
1-2	62E3-12400	Втулка	4
1-3	61E3-1121	Втулка	2
1-4	S700-070206	Кольцо	2
10	62E3-12350	Шайба	1
11	61E3-1050	Стопор пальца	6
12	61E3-1190	контактный остановка	11
13	61E3-1191	SPRING	11
14	62E3-12380	NUT-SLOTTED	1
15	S461-800902	Палец	1
16	S390-065120	SHIM-ROUND(0.5T)	6
17	S391-065120	Прокладка	3
18	S392-065120	Прокладка	3
19	S390-070120	прокладка тур (0.5T)	10
2	62E3-13500	BOOM ASSY-2PCS CYL 2	1
2-1	62E3-13511	BOOM WA-2PCS CYL 2	1
2-2	61E3-1122	Втулка	2
2-3	S700-070206	Кольцо	2
20	S391-070120	прокладка тур (1.0T)	5
21	S392-070120	прокладка тур (2.0t)	5
3	61E3-1101	PIN-ATTACH	1
4	61E3-1102	PIN-ATTACH	1
5	61E3-1103	Палец	1
6	61E3-1104	Палец	2
7	61E3-1105	Палец	1
8	62E3-13310	Палец	2
9	62E3-13320	Палец	1
