UPPER HYDRAULIC PIPING(BASE) экскаватора колесного Hyundai R130W-3
UPPER HYDRAULIC PIPING(BASE) экскаватора колесного Hyundai R130W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2040
Наименование:UPPER HYDRAULIC PIPING(BASE)
Версия:2003. 6.30 REV.10

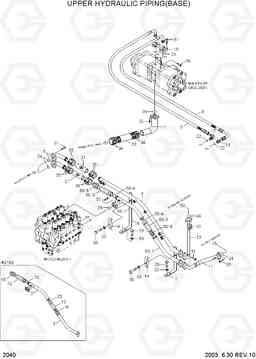

UPPER HYDRAULIC PIPING(BASE) R130W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 35EA-12110 | PIPE ASSY-SUCTION | 1 | ||
| 10 | 31EG-12281 | Шланг в сборе | 1 | ||
| 10 | 35EA-12160 | Шланг в сборе | 1 | ||
| 11 | 31EG-12290 | Шланг в сборе | 1 | ||
| 11 | 35EA-12170 | Шланг в сборе | 1 | ||
| 12 | 31E9-0142 | Клапан обратный | 1 | ||
| 13 | 31E9-0143 | Клапан обратный | 1 | ||
| 14 | 31EG-12190 | Трубный зажим | 2 | ||
| 15 | 34EA-10120 | Соединитель | 1 | ||
| 16 | P010-110023 | Соединитель | 1 | ||
| 17 | P020-110004 | Колено 90 | 1 | ||
| 17 | X520-110004 | Штуцер 90 orfs | 1 | ||
| 18 | P101-112123 | CONNECTOR-LONG | 1 | ||
| 18 | X511-112544 | Соединитель | 1 | ||
| 19 | P173-120102 | фланец гидрокси, сплит | 8 | ||
| 2 | 35EA-12121 | Трубка в сборе | 1 | ||
| 20 | P760-093028 | Рукав высокого давления (РВД) | 1 | ||
| 21 | P760-063021 | HOSE-RUBBER LOW | 2 | ||
| 22 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
CO0022B
|
|
| 22 | S621-018001 | О кольцо | 2 | ||
| 23 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 |
CO0418A
|
|
| 24 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 25 | S631-044004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 26 | S631-048001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 28 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 29 | S017-120302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | 35EA-12131 | Трубка в сборе | 1 | ||
| 30 | S017-120752 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 32 | ||
| 32 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 33 | S411-120002 | Шайба пружинная | 6 | ||
| 34 | S520-085000 | Зажим | 4 | ||
| 34 | S572-930006 | Зажим | 4 | ||
| 35 | S520-055000 | Зажим | 8 | ||
| 35 | S572-570006 | Зажим | 8 | ||
| 36 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 4 | 35EA-12141 | Трубка в сборе | 1 | ||
| 5 | 34EA-10041 | Трубка в сборе | 2 | ||
| 50 | 35EA-1212-SUB | PIPE SUB ASSY | 1 | ||
| 50-1 | 35EA-12121 | Трубка в сборе | 1 | ||
| 50-2 | 31E9-0142 | Клапан обратный | 1 | ||
| 50-3 | 31E9-0143 | Клапан обратный | 1 | ||
| 50-4 | P010-110023 | Соединитель | 1 | ||
| 50-5 | 34EA-10120 | Соединитель | 1 | ||
| 50-6 | S631-044004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 50-7 | 35EA-12131 | Трубка в сборе | 1 | ||
| 6 | 35EA-12151 | BRACKET-RETURN | 1 | ||
| 7 | 31EG-12161 | BRACKET-RETURN | 1 | ||
| 8 | 31EG-12172 | Рукав высокого давления (РВД) | 1 | ||
| 9 | 31EG-12182 | Рукав высокого давления (РВД) | 1 |
