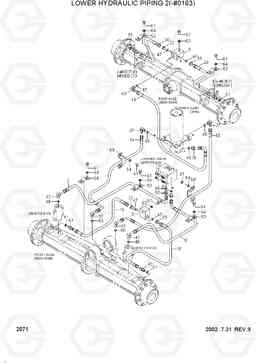

LOWER HYDRAULIC PIPING 2(-#0163) экскаватора колесного Hyundai R130W-3

Код подсистемы:2071

Наименование:LOWER HYDRAULIC PIPING 2(-#0163)

Версия:2002. 7.31 REV.9

LOWER HYDRAULIC PIPING 2(-#0163) R130W-3

Поз.	Код	Наименование	Кол	Прим.
*	@	LOWER HYD PIPING 2
15	P623-067039	Шланг в сборе	1
16	P623-067035	Шланг в сборе	1
18	P603-043022	HOSE ASSY-THD	2
19	P623-067030	Шланг в сборе	1
20	P603-043019	HOSE ASSY-THD	2
26	P010-110003	Соединитель	1
27	P020-110014	Колено 90	2
3	31E3-3065	Корпус клапана	2
32	31E3-3113	Соединитель	2
33	P010-110002	Соединитель	4
37	P020-210006	Колено 90	2
40	P020-110011	Колено 90	1
42	31E3-3175	Колено 90	2
43	P010-220002	Соединитель	4
43	P010-220002	Соединитель	2
45	S631-018001	Кольцо уплотнительное (О-кольцо)	2
46	S631-014004	Кольцо уплотнительное (О-кольцо)	5
47	S631-011001	Кольцо уплотнительное (О-кольцо)	5
50	S631-016001	Кольцо уплотнительное (О-кольцо)	2
51	32E3-3076	WASHER-COPPER	4
52	31E4-3098	STRAP	4
54	31E4-3097	STRAP	2
57	S017-100452	Болт с шестигранной головкой (под шестигранник)	4
61	S017-080162	Болт с шестигранной головкой (под шестигранник)	18
63	S411-100002	Шайба пружинная	4
64	S411-080002	Шайба пружинная	18
68	31EE-40160	STRAP	2
69	31E4-3040	STRAP	1
7	31EA-02010	Трубка в сборе	1
70	P102-214045	CONNECTOR-LONG	2
N8	31EA-02020	Трубка в сборе	1
