Гидроразводка (гидролинии) стрелы (#0060-, двухсегментная стрела) экскаватора колесного Hyundai R130W-3
Гидроразводка (гидролинии) стрелы (#0060-, двухсегментная стрела) экскаватора колесного Hyundai R130W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2081A
Наименование:BOOM HYD PIPING(#0060-, 2 PIECE BOOM)
Версия:2001. 5.10 REV.7

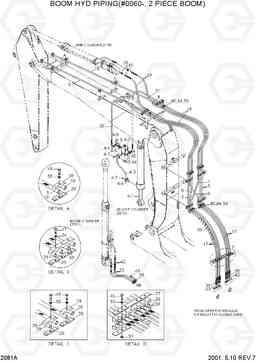

BOOM HYD PIPING(#0060-, 2 PIECE BOOM) R130W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | BOOM HYD PIPING | 1 | ||
| 10 | 35EA-50260 | Трубка в сборе | 1 | ||
| 17 | P630-127335 | HOSE ASSY-THD FLG | 6 | ||
| 18 | P680-127320 | Шланг в сборе | 2 | ||
| 19 | P630-127339 | HOSE ASSY-THD FLG | 2 | ||
| 20 | 35EA-50570 | Рукав высокого давления (РВД) | 1 | ||
| 21 | 35EA-50400 | Рукав высокого давления (РВД) | 1 | ||
| 22 | P633-087315 | HOSE ASSY-THD FLG | 4 | ||
| 22 | P633-087316 | HOSE ASSY-THD FLG | 4 | ||
| 25 | 35EA-50500 | Зажим | 2 | ||
| 26 | 35EA-50510 | Зажим | 4 | ||
| 27 | 35EA-50550 | PLATE-CLAMP | 2 | ||
| 28 | 31EK-50340 | Трубный зажим | 12 | ||
| 29 | E131-0277 | Распорная трубка | 10 | ||
| 35 | P010-110005 | Соединитель | 8 | ||
| 39 | P173-080101 | фланец гидрокси, сплит | 8 | ||
| 4 | 35EA-52150 | ADJUST CYLINDER | 1 | ||
| 4-1 | @ | ADJUST CYL SUB ASSY | 1 |
SEE 2210
|
|
| 4-2 | 31E4-95610 | Клапан | 1 | ||
| 4-3 | 35EA-50270 | PIPE ASSY | 1 | ||
| 4-4 | 35EA-50580 | FLANGE-ELBOW 90 | 1 | ||
| 4-5 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 4-6 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 4 |
CO0418A
|
|
| 4-7 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4-8 | S109-101006 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 40 | P173-120102 | фланец гидрокси, сплит | 30 | ||
| 42 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 4 |
CO0016B
|
|
| 43 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 8 |
CO0022B
|
|
| 44 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 14 |
CO0418A
|
|
| 46 | S015-080902 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 47 | S017-120702 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 48 | S017-160702 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 49 | S109-080352 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 5 | 35EA-50200 | Трубка в сборе | 3 | ||
| 50 | S109-100302 | Болт с шестигранной головкой (под шестигранник) | 60 | ||
| 51 | S275-080002 | Гайка самоблокирующаяся | 6 | ||
| 53 | S411-080002 | Шайба пружинная | 12 | ||
| 54 | S411-120002 | Шайба пружинная | 6 | ||
| 55 | S411-160002 | Шайба пружинная | 12 | ||
| 58 | S690-034100 | Уплотнительная втулка | 8 | ||
| 59 | 35EA-50560 | PROTECTOR-HOSE | 6 | ||
| 6 | 35EA-50210 | Трубка в сборе | 1 | ||
| 60 | 35EA-50590 | Зажим | 2 | ||
| 7 | 35EA-50220 | Трубка в сборе | 1 | ||
| 8 | 35EA-50230 | Трубка в сборе | 1 | ||
| 9 | 35EA-50250 | Трубка в сборе | 1 |
