Гидроразводка двойная (гидросистема), комплект экскаватора колесного Hyundai R130W-3
Гидроразводка двойная (гидросистема), комплект экскаватора колесного Hyundai R130W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2230
Наименование:DOUBLE ACTING MAIN PIPING KIT
Версия:2003.11.17 REV.99

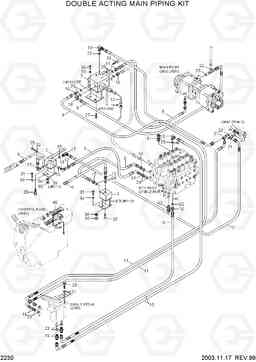

DOUBLE ACTING MAIN PIPING KIT R130W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | D/ACT HYD KIT | 1 | ||
| *-11 | @ | D/ACT MAIN PIPING KIT | 1 | ||
| *-12 | @ | D/ACT ATT PIPING KIT | 1 | ||
| 1 | 32E6-93010 | JOINT-HOSE | 1 |
INCL BKT,BOLT
|
|
| 10 | P620-043060 | Шланг в сборе | 3 | ||
| 10 | P620-042060 | Шланг в сборе | 3 | ||
| 11 | P620-043090 | Шланг в сборе | 1 | ||
| 11 | P620-042070 | Шланг в сборе | 2 | ||
| 12 | 21E6-05550 | HARNESS-BREAKER SOL | 1 | ||
| 13 | P010-110005 | Соединитель | 2 | ||
| 14 | P101-112124 | CONNECTOR-LONG | 1 | ||
| 15 | P101-112128 | CONNECTOR-LONG | 1 | ||
| 16 | P010-110002 | Соединитель | 9 | ||
| 16 | P010-110002 | Соединитель | 7 | ||
| 17 | P020-110018 | Колено 90 | 2 | ||
| 18 | 31EA-02140 | Колено 90 | 1 | ||
| 18 | P020-110004 | Колено 90 | 1 | ||
| 19 | P020-110001 | Колено 90 | 4 | ||
| 2 | 32E6-93020 | JOINT-3 WAY | 1 |
INCL BKT,BOLT
|
|
| 20 | P320-121212 | TEE-RUN TYPE | 1 | ||
| 20 | P330-121212 | TEE | 1 | ||
| 21 | P330-040404 | TEE | 1 | ||
| 22 | P320-040404 | TEE-RUN TYPE | 2 | ||
| 22 | P320-040404 | TEE-RUN TYPE | 1 | ||
| 23 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 14 | ||
| 23 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 13 | ||
| 24 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 24 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 25 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 26 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 27 | S035-083022 | Болт | 8 | ||
| 27 | S109-080126 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 28 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S109-080256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S017-080252 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 3 | 31EM-91630 | Клапан регулирующий (распределительный) | 1 |
INCL BKT,BOLT
|
|
| 30 | S037-103022 | Болт | 2 | ||
| 30 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S017-120552 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 32 | S411-080002 | Шайба пружинная | 6 | ||
| 33 | S411-100002 | Шайба пружинная | 4 | ||
| 33 | S411-100002 | Шайба пружинная | 2 | ||
| 34 | S411-120002 | Шайба пружинная | 2 | ||
| 34 | S411-120002 | Шайба пружинная | 4 | ||
| 35 | S205-121002 | Гайка | 2 | ||
| 36 | 31EK-93020 | BRACKET-3 WAY JOINT | 1 | ||
| 37 | 31EK-93010 | BRACKET-HOSE JOINT | 1 | ||
| 38 | 32E6-93050 | BRACKET-CONTROL VV | 1 | ||
| 4 | P603-127030 | HOSE ASSY-THD | 2 | ||
| 40 | 21E6-30540 | рубильником | 1 | ||
| 41 | 32E6-2009 | PORT RELIEF VALVE | 1 | ||
| 41 | 31EL-91000 | PORT RELIEF VALVE | 1 | ||
| 42 | 3537-250-380-30 | PORT RELIEF VALVE | 1 | ||
| 42 | 3537-369-380-30 | PORT RELIEF VALVE | 1 | ||
| 5 | P623-127020 | Шланг в сборе | 2 | ||
| 5 | P623-126020 | Шланг в сборе | 1 | ||
| 50 | 31E6-91701 | Гидравлический аккумулятор | 1 | ||
| 6 | P623-126020 | Шланг в сборе | 1 | ||
| 7 | P623-127025 | Шланг в сборе | 1 | ||
| 7 | P623-123025 | Шланг в сборе | 1 | ||
| 8 | P620-043025 | Шланг в сборе | 2 | ||
| 8 | P620-042025 | Шланг в сборе | 1 | ||
| 9 | P620-043036 | Шланг в сборе | 1 | ||
| 9 | P620-042036 | Шланг в сборе | 1 |
