ELECTRIC BOX экскаватора гусеничного Hyundai R140LC-7
ELECTRIC BOX экскаватора гусеничного Hyundai R140LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2050
Наименование:ELECTRIC BOX
Версия:2012.7.31 REV.12G

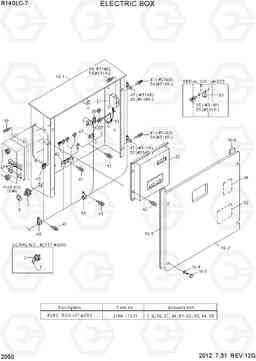

ELECTRIC BOX R140LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 16-1 | 21N8-00710 | электрический ва окно | 1 | ||
| 16-2 | 21N6-20152 | пластины переднюю крышку | 1 | ||
| 16-3 | S017-100156 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 16-4 | S411-100006 | Шайба пружинная | 4 | ||
| 16-5 | 21N6-20180 | коврик резиновый | 2 | ||
| 21 | 21E7-2000 | RESISTER-PROLIX | 1 |
OPT
|
|
| 21 | 21Q4-10900 | RESISTOR ASSY | 1 |
OPT
|
|
| 22 | 21N4-32100 | Контроллер процессора | 1 | ||
| 22 | 21N4-33100 | Контроллер процессора | 1 | ||
| 22 | 21N4-33101 | Контроллер процессора | 1 |
MCV:ALP165
|
|
| 22 | 21N4-33102 | Контроллер процессора | 1 |
UHX22-26,SCV22H
|
|
| 29 | 24L1-05100 | Реле 5p | 5 | ||
| 34 | 21N8-00621 | Наклейка управления Эмер | 1 |
OPT
|
|
| 36 | 25D1-10650 | Скоба (хомут) | 1 | ||
| 39 | S035-062022 | Болт | 6 | ||
| 39 | S035-062022 | Болт | 4 | ||
| 40 | S035-082542 | Болт | 4 | ||
| 41 | S037-102022 | Болт | 12 | ||
| 41 | S037-102022 | Болт | 10 | ||
| 42 | S543-160002 | Зажим трубки | 2 | ||
| 42 | S543-220002 | Зажим трубки | 2 | ||
| 43 | S543-200002 | Зажим трубки | 1 | ||
| 43 | S543-200002 | Зажим трубки | 2 | ||
| 44 | S543-240002 | Зажим трубки | 1 | ||
| 45 | S543-280002 | Зажим трубки | 1 | ||
| 47 | S593-000902 | клип жгут | 3 | ||
| 47 | S593-000902 | клип жгут | 1 | ||
| 47 | S593-000802 | клип жгут | 1 | ||
| 50 | S037-061522 | Болт | 1 | ||
| 56 | 21N4-33200 | Контроллер (электронный блок управления двигателем, компьютер) | 1 |
CHINA
|
|
| 7 | 21L7-10500 | Выключатель массы (главный) | 1 | ||
| 7 | 21N4-10441 | Выключатель массы (главный) | 1 | ||
| 7-1 | 21N4-10441K | мастер-ключ переключатель | 2 | ||
| 8 | 21EN-00420 | Прокладка | 1 | ||
| 8 | 21N4-10451 | Наклейка главный выключатель | 1 | ||
| K | 21N8-17200 | ELEC BOX KIT ASSY | 1 |
SEE ILLUST
|
|
| K | 21N8-17201 | ELEC.BOX KIT ASSY | 1 |
SEE ILLUST
|
|
| K16 | 21N8-00701 | электрический в сборе окно | 1 | ||
| K21 | 21Q4-20100 | резистор в сборе | 1 |
OPT
|
|
| K34 | 21N8-12040 | Наклейка управления Эмер | 1 |
OPT
|
|
| K51 | 21E4-0011 | Реле 4P | 1 | ||
| K51 | 22FV-24110 | Реле | 1 | ||
| K52 | 21N3-10080 | DECAL-RELAY | 1 | ||
| K53 | S035-061526 | Болт | 3 | ||
| K54 | S037-102026 | Болт | 2 | ||
| K55 | S593-000902 | клип жгут | 2 | ||
| K7 | 21L7-10500 | Выключатель массы (главный) | 1 | ||
| K7 | 21L7-10501 | Выключатель массы (главный) | 1 | ||
| K7 | 21LM-10501 | Выключатель массы (главный) | 1 | ||
| K8 | 21LD-34180 | Прокладка | 1 | ||
| K8 | 21N5-40370 | Прокладка | 1 |
