UPPER HYD PIPING(BASE, #1001-) экскаватора гусеничного Hyundai R140LC-7
UPPER HYD PIPING(BASE, #1001-) экскаватора гусеничного Hyundai R140LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3105
Наименование:UPPER HYD PIPING(BASE, #1001-)
Версия:2006. 5.31 REV.6E

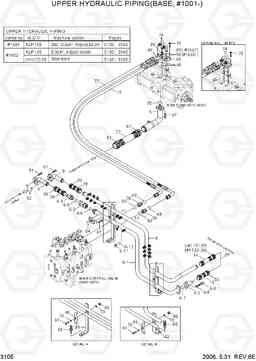

UPPER HYD PIPING(BASE, #1001-) R140LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | UPPER HYD PIPING | 1 |
STD, DZR, A/BM
|
|
| * | @ | UPPER HYD PIPING | 1 |
DZR, ADJUST BM
|
|
| 13 | P933-127020 | Шланг в сборе | 1 | ||
| 14 | 31N4-12350FL | Шланг в сборе | 1 | ||
| 14 | P760-063035 | Рукав высокого давления (РВД) | 1 | ||
| 15 | 31N4-12360FL | Шланг в сборе | 1 | ||
| 15 | P760-073020 | Рукав высокого давления (РВД) | 1 | ||
| 27 | P760-093025 | Рукав высокого давления (РВД) | 1 | ||
| 27 | P760-093022 | Рукав высокого давления (РВД) | 1 | ||
| 28 | P760-063022 | Рукав высокого давления (РВД) | 2 | ||
| 36 | X500-110004 | Разъем | 2 | ||
| 39 | 31N4-13120 | BRACKET-R/PIPE | 1 | ||
| 40 | 31N4-12371 | BRACKET-RETURN | 1 | ||
| 40 | 31N4-14160 | Кронштейн | 1 | ||
| 46 | 31EG-12190 | Трубный зажим | 2 | ||
| 48 | Y171-019001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 49 | S621-018001 | О кольцо | 2 | ||
| 5 | 31N4-12011 | PIPE ASSY-SUCTION | 1 | ||
| 50 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 52 | S631-038001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 52 | S631-038001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 53 | S572-630006 | Зажим | 4 | ||
| 53 | S572-640006 | Зажим | 4 | ||
| 54 | S631-048001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 55 | S632-070001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 56 | S572-570006 | Зажим | 8 | ||
| 56 | S572-570006 | Зажим | 12 | ||
| 57 | S572-930006 | Зажим | 4 | ||
| 6 | 31N4-12000 | RETURN PIPE SUB ASSY | 1 | ||
| 6-1 | 31N4-12021 | Трубка в сборе | 1 | ||
| 6-1 | 31N4-12022 | Трубка в сборе | 1 | ||
| 6-11 | X710-100105 | крышка гидрокси ORFS | 1 | ||
| 6-12 | S621-018001 | О кольцо | 1 | ||
| 6-2 | 31E9-0141 | Клапан обратный | 1 | ||
| 6-2 | 31ER-11111 | Клапан обратный | 1 | ||
| 6-3 | 31E9-0142 | Клапан обратный | 1 | ||
| 6-4 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 6-5 | 34EA-10120 | Соединитель | 1 | ||
| 6-6 | S631-044004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 6-7 | Y172-003004 | О кольцо | 1 | ||
| 6-8 | S403-122006 | Плоская шайба | 2 | ||
| 61 | S017-120802 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 65 | S037-103022 | Болт | 4 | ||
| 67 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 70 | S403-122002 | Плоская шайба | 4 | ||
| 74 | 31N6-12200 | PIPE ASSY | 2 | ||
| 74 | 31N6-15200 | Колено фланцевое | 2 | ||
| 75 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 75 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 77 | P933-127019 | Шланг в сборе | 1 | ||
| 8 | 31N4-12341 | Трубка в сборе | 1 | ||
| 8 | 31N4-12342 | Трубка в сборе | 1 | ||
| 8 | 31N4-12343 | Трубка в сборе | 1 | ||
| 81 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 85 | S205-121002 | Гайка | 1 | ||
| 89 | P174-120102 | фланец гидрокси, сплит | 4 | ||
| 89 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 9 | 31N4-12291 | Трубка в сборе | 2 | ||
| 90 | 31N7-12100 | фланец раскол | 2 |
