Код подсистемы:3160

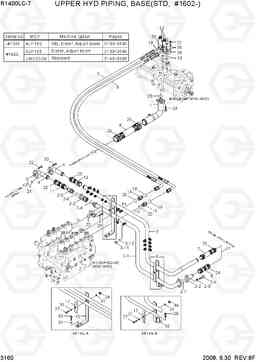

Наименование:UPPER HYD PIPING(BASE, STD, #1602-)

Версия:2008. 6.30 REV.8F

UPPER HYD PIPING(BASE, STD, #1602-) R140LC-7

Поз.	Код	Наименование	Кол	Прим.
*	@	UPPER HYDRAULIC PIPING	1	STD
1	31N4-12011	PIPE ASSY-SUCTION	1
10	P760-063022	Рукав высокого давления (РВД)	1
11	P760-063019	Рукав высокого давления (РВД)	1
12	31N6-15200	Колено фланцевое	2
13	X511-112544	Соединитель	1
14	31N5-10250	Колено 90, длинный, ORFS	1
15	31N4-15230	BRACKET-RETURN	1
16	31N4-14160	Кронштейн	1
17	31EG-12190	Трубный зажим	2
18	Y171-019001	Кольцо уплотнительное (О-кольцо)	2
19	S621-018001	О кольцо	4
2	31N4-15200	RETURN PIPE SUB ASSY	1
2-1	31N4-15210	RETURN PIPE ASSY-LOWER	1
2-11	X710-100105	крышка гидрокси ORFS	1
2-12	S621-018001	О кольцо	1
2-2	31ER-11111	Клапан обратный	1
2-3	31E9-0142	Клапан обратный	1
2-4	S109-120456	Болт с шестигранной головкой (под шестигранник)	2
2-5	34EA-10120	Соединитель	1
2-6	S631-044004	Кольцо уплотнительное (О-кольцо)	2
2-7	Y172-003004	О кольцо	1
2-8	S403-122006	Плоская шайба	2
20	S631-024004	Кольцо уплотнительное (О-кольцо)	2
21	S631-038001	Кольцо уплотнительное (О-кольцо)	2
22	S631-048001	Кольцо уплотнительное (О-кольцо)	1
23	S631-070001	Кольцо уплотнительное (О-кольцо)	1
24	S572-630006	Зажим	4
24	S572-640006	Зажим	4
25	S572-570006	Зажим	12
26	S572-930006	Зажим	4
27	S017-120802	Болт с шестигранной головкой (под шестигранник)	2
28	S037-103022	Болт	2
29	S109-120306	Болт с шестигранной головкой (под шестигранник)	8
3	31N4-12343	Трубка в сборе	1
30	S017-120306	Болт с шестигранной головкой (под шестигранник)	2
31	S403-122002	Плоская шайба	6
32	S109-100306	Болт с шестигранной головкой (под шестигранник)	8
33	S109-100306	Болт с шестигранной головкой (под шестигранник)	8
34	S205-121002	Гайка	2
35	P174-120102	фланец гидрокси, сплит	2
36	31N7-12100	фланец раскол	2
4	31N4-12291	Трубка в сборе	2
5	P933-127021	Шланг в сборе	1
6	P913-127020	Шланг в сборе	1
7	P760-063035	Рукав высокого давления (РВД)	1
8	P760-073020	Рукав высокого давления (РВД)	1
8	31N8-13080	Рукав высокого давления (РВД)	1
9	P760-093022	Рукав высокого давления (РВД)	1
