BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R140LC-7
BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R140LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3420
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:2008. 6.30 REV.8F

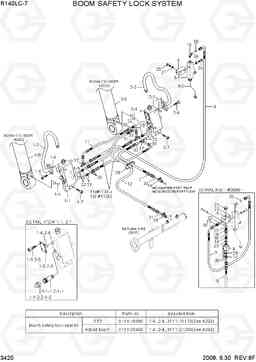

BOOM SAFETY LOCK SYSTEM R140LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31N4-52120 | BOOM SAFE LOCK CYL-LH | 1 |
STD
|
|
| 1 | 31N4-52910 | BOOM SAFE LOCK CYL-LH | 1 |
ADJUST BOOM
|
|
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4200/4260
|
|
| 1-1 | 31N4-90510 | Клапан | 1 | ||
| 1-1 | 31NA-90550 | Клапан | 1 | ||
| 1-1-1 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-1-1 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-1-2 | ZTAS-00002 | CAP | 1 | ||
| 1-1-2 | DCP-001A | CAP | 1 | ||
| 1-1-3 | ZTAS-00003 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 1-1-3 | AS568 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 1-2 | 31Y1-18550 | труба в сборе BV, LH | 1 |
STD
|
|
| 1-2 | 31Y1-21210 | Трубка в сборе | 1 |
ADJUST BOOM
|
|
| 1-3 | P184-081112 | фланец площадь | 1 | ||
| 1-4 | Y171-015001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 1-5 | S109-080306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-7 | S109-080456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | P420-042008 | Шланг в сборе | 1 | ||
| 10 | P420-042008 | Шланг в сборе | 2 | ||
| 11 | P620-047008 | Шланг в сборе | 1 | ||
| 11 | P620-047008 | Шланг в сборе | 3 | ||
| 11 | P930-047008 | Шланг в сборе | 3 | ||
| 12 | P420-062050 | Шланг в сборе | 1 | ||
| 12 | P930-062050 | Шланг в сборе | 1 | ||
| 13 | P010-110002 | Соединитель | 4 | ||
| 13 | X500-110001 | Разъем | 4 | ||
| 14 | P010-120002 | Соединитель | 2 | ||
| 14 | X500-120001 | Разъем | 2 | ||
| 14 | 31N5-70460 | Разъем | 2 | ||
| 15 | P030-110001 | Штуцер -90 | 1 | ||
| 15 | X530-110001 | Штуцер | 1 | ||
| 16 | 31E5-50350 | Колено 90 | 1 | ||
| 16 | 31N6-90550 | Штуцер 90 orfs | 1 | ||
| 17 | P320-040404 | TEE-RUN TYPE | 2 | ||
| 17 | X820-045151 | Тройник | 2 | ||
| 18 | 31E6-90560 | ADAPTOR-SWIVEL NUT | 1 | ||
| 18 | 31N4-22180 | ADAPTOR-SWIVEL NUT | 1 | ||
| 19 | 32E6-10460 | TEE-SWEVEL NUT | 1 | ||
| 19 | 31E6-0219 | TEE-LONG | 1 | ||
| 19 | 31N4-22150 | Тройник долго, ORFS | 1 |
ALP165
|
|
| 19 | X830-515151 | Тройник б / тип, ORFS | 1 |
UHX22-26
|
|
| 2 | 31N4-52110 | BOOM SAFE LOCK CYL-RH | 1 |
STD
|
|
| 2 | 31N4-52920 | BOOM SAFE LOCK CYL-RH | 1 |
ADJUST BOOM
|
|
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4200/4260
|
|
| 2-1 | 31N4-90510 | Клапан | 1 | ||
| 2-1 | 31NA-90550 | Клапан | 1 | ||
| 2-1-1 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-1-1 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-1-2 | ZTAS-00002 | CAP | 1 | ||
| 2-1-2 | DCP-001A | CAP | 1 | ||
| 2-1-3 | ZTAS-00003 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 2-1-3 | AS568 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 2-2 | 31Y1-18560 | труба в сборе Б.В., относительной влажности | 1 |
STD
|
|
| 2-2 | 31Y1-21220 | Трубка в сборе | 1 |
ADJUST BOOM
|
|
| 2-3 | P184-081112 | фланец площадь | 1 | ||
| 2-4 | Y171-015001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 2-5 | S109-080306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-6 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-7 | S109-080456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | 31EK-20270 | TEE-R/TYPE,S/NUT | 1 | ||
| 20 | 31M6-51160 | TEE-R/TYPE,S/NUT | 1 | ||
| 20 | 31N4-41140 | Тройник поворотный, ORFS | 1 | ||
| 21 | P220-110102 | Заглушка | 1 | ||
| 22 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 22 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 23 | P391-040000 | Шайба медная | 2 | ||
| 24 | S015-050452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S017-120552 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 26 | S411-050002 | Шайба пружинная | 2 | ||
| 27 | S411-120002 | Шайба пружинная | 2 | ||
| 28 | S552-020102 | Зажим | 10 | ||
| 29 | 31EG-90540 | TEE-R/TYPE,S/NUT | 1 | ||
| 3 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 | ||
| 3-1 | 31E5-50320 | Датчик давления (переключатель, реле) | 1 | ||
| 3-2 | 21E5-50230 | Жгут доб | 1 | ||
| 30 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 13 | ||
| 31 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | 31E5-50330 | клапан отключения | 1 | ||
| 5 | 31E6-90550 | Корпус клапана | 1 | ||
| 5 | 31E6-90551 | Корпус клапана | 1 | ||
| 6 | P400-042007 | Шланг в сборе | 1 | ||
| 7 | P400-042046 | Шланг в сборе | 1 | ||
| 7 | P910-042046 | Шланг в сборе | 1 | ||
| 8 | P600-047014 | HOSE ASSY-THD 0X0 | 1 | ||
| 8 | P910-047014 | Шланг в сборе | 1 | ||
| 9 | P610-047012 | HOSE ASSY-THD 0X45 | 1 | ||
| 9 | P920-047012 | Шланг в сборе | 1 | ||
| K | 31Y1-18580 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | 31Y1-39400 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
