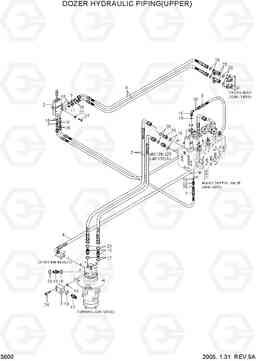

DOZER HYD PIPING(UPPER) экскаватора гусеничного Hyundai R140LC-7

Код подсистемы:3600

Наименование:DOZER HYD PIPING(UPPER)

Версия:2005. 1.31 REV.5A

DOZER HYD PIPING(UPPER) R140LC-7

Поз.	Код	Наименование	Кол	Прим.
10	P010-110002	Соединитель	3
10	X500-110001	Разъем	3
11	31EK-20100	FILTER-LAST GUARD	1
11	31N6-25060	фильтр последний охранник	1
12	X500-110004	Разъем	1
13	X500-110003	Разъем	2
13	X511-108534	Соединитель	2
14	X500-110017	Разъем	2
14	X500-110017	Разъем	1
15	P020-110001	Колено 90	1
15	X520-110001	Штуцер 90 orfs	1
16	S631-024001	Кольцо уплотнительное (О-кольцо)	3
17	S631-018001	Кольцо уплотнительное (О-кольцо)	2
18	S631-011001	Кольцо уплотнительное (О-кольцо)	7
19	S621-018001	О кольцо	1
2	31N4-20080	Рычаг отвала	1
20	S621-014001	Кольцо уплотнительное (О-кольцо)	4
21	S015-080352	Болт с шестигранной головкой (под шестигранник)	2
22	S403-082002	Плоская шайба	2
23	32E6-10460	TEE-SWEVEL NUT	2
23	X840-515151	Переходник	2
24	S109-100356	Болт с шестигранной головкой (под шестигранник)	4
24	S109-100306	Болт с шестигранной головкой (под шестигранник)	4
25	X511-112534	Соединитель	1
26	S621-011001	Кольцо уплотнительное (О-кольцо)	11
3	31N4-12240	Корпус клапана	1
4	31N4-12250	Рукав высокого давления (РВД)	1
5	P930-087025	Шланг в сборе	2
6	P420-042064	Шланг в сборе	1
6	X420-042064	Шланг в сборе	1
7	P420-042060	Шланг в сборе	1
7	X420-042060	Шланг в сборе	1
8	P420-042024	Шланг в сборе	2
8	X410-042024	Шалнг	2
9	31M5-56430	FITTING-LONG	2
9	P010-110009	CONNECTOR-LONG	2
9	X511-104513	Соединитель	2
