Гидроразводка двойная (гидросистема), комплект (-#1370) экскаватора гусеничного Hyundai R140LC-7

Код подсистемы:3770

Наименование:DOUBLE ACTING MAIN PIPING KIT(-#1370)

Версия:2004.10.10 REV.5

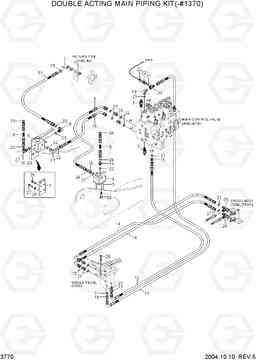

DOUBLE ACTING MAIN PIPING KIT(-#1370) R140LC-7

Поз.	Код	Наименование	Кол	Прим.
*	@	D/ACT MAIN PIPING KIT	1
*-11	31N4-91420	Гидроразводка двойная (гидросистема), комплект	1
1	31N4-90580	PORT RELIEF VALVE	1
10	P930-126009	Шланг в сборе	1
11	P913-123021	Шланг в сборе	1
12	P420-042064	Шланг в сборе	1
13	P420-042060	Шланг в сборе	1
14	P420-042024	Шланг в сборе	2
15	P010-110002	Соединитель	6
16	X500-110004	Разъем	4
17	X520-110004	Штуцер 90 orfs	1
18	X520-110018	Штуцер 90 orfs	2
19	P310-040404	TEE-BRANCH TYPE	1
2	31N4-90590	PORT RELIEF VALVE	1
20	32E6-10460	TEE-SWEVEL NUT	2
21	S631-011001	Кольцо уплотнительное (О-кольцо)	7
22	S631-024001	Кольцо уплотнительное (О-кольцо)	5
23	S631-029001	Кольцо уплотнительное (О-кольцо)	2
24	S621-018001	О кольцо	8
25	S109-100256	Болт с шестигранной головкой (под шестигранник)	4
26	S017-080252	Болт с шестигранной головкой (под шестигранник)	4
27	S017-120302	Болт с шестигранной головкой (под шестигранник)	4
28	S017-100252	Болт с шестигранной головкой (под шестигранник)	2
29	S411-120002	Шайба пружинная	4
31	31EE-20050	TEE-SHUTTLE	1
32	31E5-40520	реле давления	1
33	21N4-01560	Удлинитель жгута проводов	1
4	32E6-93010	JOINT-HOSE	1
5	31N4-91230	BRACKET-HOSE JOINT	1
6	32E6-93020	JOINT-3 WAY	1
7	31EM-91670	BRACKET-3 WAY JOINT	1
8	P913-126035	Шланг в сборе	2
9	P930-126014	Шланг в сборе	1
