Поворотный редуктор (Гидромотор поворота платформы, -#1440) экскаватора гусеничного Hyundai R140LC-7

Код подсистемы:4100

Наименование:SWING MOTOR(-#1440)

Версия:2006. 5.31 REV.6E

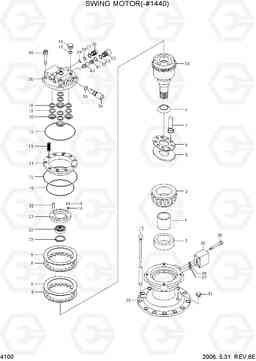

SWING MOTOR(-#1440) R140LC-7

Поз.	Код	Наименование	Кол	Прим.
*	@	SWING MOTOR ASSY	1
*-2	@	SWING REDUCTION GEAR	1	SEE 4110
1	XJDB-00047	RING-INNER	1
10	XJDB-00056	Кольцо уплотнительное (О-кольцо)	1
11	XJDB-00058	Поршень	1
12	XJDB-00057	Кольцо уплотнительное (О-кольцо)	2
13	XJDB-00059	Пружина	14
14	XJDB-00060	RING-TEFLON	2
15	XJDB-00061	Поршень	2
16	XJDB-00017	CAP	3
17	XJDB-00018	Кольцо уплотнительное (О-кольцо)	3
18	XJDB-00062	SCROWAVE	4
19	XJDB-00063	RING-TEFLON	4
2	XJDB-00048	Сальник	1
20	XJDB-00064	Втулка	4
21	XJDB-00065	PLATE-BALANCE	1
22	XJDB-00066	Подшипник роликовый игольчатый	1
23	XJDB-00067	Кольцо стопорное	1
26	XJDB-00030	перепускной клапан в сборе	2
27	XJDB-00031	Кольцо	2
28	XJDB-00032	Кольцо уплотнительное (О-кольцо)	2
29	XJDB-00033	Кольцо уплотнительное (О-кольцо)	2
3	XJDB-00049	BEARING-T/ROLLER	1
30	XJDB-00070	Крышка	1
31	XJDB-00071	Пробка (заглушка)	1
32	XJDB-00072	Палец	2
33	XJDB-00036	Кольцо уплотнительное (О-кольцо)	4
34	XJDB-00035	Клапан предохранительный (разгрузочный, сброса давления) в сборе	2
35	XJDB-00037	Болт с шестигранной головкой (под шестигранник)	3
36	XJDB-00038	Время задержки клапана	1
37	XJDB-00039	Кольцо уплотнительное (О-кольцо)	1
38	XJDB-00040	Кольцо уплотнительное (О-кольцо)	2
39	XJDB-00073	Болт с шестигранной головкой (под шестигранник)	4
4	XJDB-00050	Весной поддержка	1
40	XJDB-00042	Клапан обратный	2
41	XJDB-00043	Пружина	2
42	XJDB-00044	CAP	2
43	XJDB-00045	Кольцо	2
5	XJDB-00051	PLATE-CAM	1
6	XJDB-00052	PLATE-RETURN	1
7	XJDB-00053	Комплект поршней (поршень в сборе)	9
8	XJDB-00054	PLATE-LINING	2
9	XJDB-00055	Пластина	2
N	@		AR
N*-1	31N3-10220	Поворотный редуктор (Гидромотор поворота платформы)	1
N24	XJDB-00068	цилиндр Ass'y	1
N25	XJDB-00069	Картер (корпус)	1
