Поворотный редуктор (Гидромотор поворота платформы, #1441-) экскаватора гусеничного Hyundai R140LC-7
Поворотный редуктор (Гидромотор поворота платформы, #1441-) экскаватора гусеничного Hyundai R140LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4101
Наименование:SWING MOTOR(#1441-)
Версия:2012.8.31 REV.12H

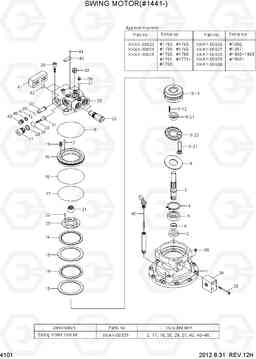

SWING MOTOR(#1441-) R140LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| *-1 | 31N4-10130 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4090
|
|
| 1 | XKAY-00280 | BODY | 1 | ||
| 1 | XKAY-00636 | BODY | 1 | ||
| 14 | XKAY-00297 | PLATE-FRICTION | 2 | ||
| 15 | XKAY-00298 | Пластина | 2 | ||
| 16 | XKAY-00299 | Поршень тормозного цилиндра | 1 | ||
| 16 | XKAY-00624 | Поршень тормозного цилиндра | 1 | ||
| 16 | XKAY-00626 | Поршень тормозного цилиндра | 1 | ||
| 19 | XKAY-00302 | Пружина | 16 | ||
| 20 | XKAY-00303 | COVER-REAR | 1 | ||
| 20 | XKAY-00623 | COVER-REAR | 1 | ||
| 21 | XKAY-00304 | Подшипник роликовый игольчатый | 1 | ||
| 22 | XKAY-00562 | Палец | 2 | ||
| 23 | XKAY-00306 | Диск распределительный | 1 | ||
| 26 | XKAY-00308 | Болт барашек | 4 | ||
| 27 | XKAY-00309 | Пробка (заглушка) | 2 | ||
| 3 | XKAY-00282 | Подшипник роликовый | 1 | ||
| 30 | XKAY-00311 | Пружина | 2 | ||
| 31 | XKAY-00312 | CHECK | 2 | ||
| 32 | XKAY-00313 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 2 | ||
| 33 | XKAY-00314 | безопорная ВВЛ сборе | 2 | ||
| 34 | XKAY-00315 | Время в сборе задержка клапан | 1 | ||
| 35 | XKAY-00149 | Болт барашек | 3 | ||
| 36 | XKAY-00150 | Пробка (заглушка) | 3 | ||
| 38 | XKAY-00140 | Пробка (заглушка) | 1 | ||
| 39 | XKAY-00317 | Пробка (заглушка) | 1 | ||
| 4 | XKAY-00283 | Кольцо стопорное | 1 | ||
| 40 | XKAY-01983 | GAUGE-LEVEL | 1 | ||
| 40-1 | XKAY-01985 | Пробка (заглушка) | 1 | ||
| 41 | XKAY-00319 | Фланец | 1 | ||
| 43 | XKAY-00321 | NAME PLATE | 1 | ||
| 44 | XKAY-00277 | RIVET | 2 | ||
| 45 | XKAY-00322 | Пробка (заглушка) | 2 | ||
| 5 | XKAY-00284 | Вал | 1 | ||
| 5 | XKAY-02042 | Вал | 1 | ||
| 6 | XKAY-00285 | Втулка | 1 | ||
| 7 | XKAY-00286 | Палец | 1 | ||
| 7 | XKAY-00625 | Палец | 1 | ||
| 8 | XKAY-00287 | PLATE-SHOE | 1 | ||
| 9 | XKAY-00288 | Ремкомплект | 1 | ||
| 9 | XKAY-00629 | Ремкомплект | 1 | ||
| 9 | XKAY-02043 | Ремкомплект | 1 | ||
| 9-1 | XKAY-00289 | Ремкомплект блока цилиндров | 1 | ||
| 9-1 | XKAY-00628 | Ремкомплект блока цилиндров | 1 | ||
| 9-1 | XKAY-02044 | Ремкомплект блока цилиндров | 1 | ||
| 9-11 | XKAY-00290 | Блок цилиндров | 1 | ||
| 9-11 | XKAY-00627 | Блок цилиндров | 1 | ||
| 9-11 | XKAY-02045 | Блок цилиндров | 1 | ||
| 9-12 | XKAY-00291 | Пружина | 9 | ||
| 9-2 | XKAY-00292 | Ремкомплект | 1 | ||
| 9-3 | XKAY-00295 | Ремкоплект поршня | 1 | ||
| K | XKAY-00325 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K17 | XKAY-00300 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K18 | XKAY-00301 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2 | XKAY-00281 | Сальник | 1 | ||
| K28 | XKAY-00141 | Кольцо | 2 | ||
| K29 | XKAY-00310 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K37 | XKAY-00256 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K42 | XKAY-00320 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K46 | XKAY-00324 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K47 | XKAY-00247 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K48 | XKAY-00605 | Кольцо | 2 | ||
| N* | @ | SWING MOTOR ASSY | 1 | ||
| N* | 31N4-10152 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 | ||
| N9-21 | XKAY-00293 | Шариковая направляющая | 1 | ||
| N9-22 | XKAY-00294 | Установочная пластина | 1 | ||
| N9-31 | XKAY-00296 | Комплект поршней (поршень в сборе) | 9 |
