Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R140LC-7
Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R140LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4170
Наименование:TRAVEL REDUCTION GEAR(TYPE 1)
Версия:2004.12.31 REV.7

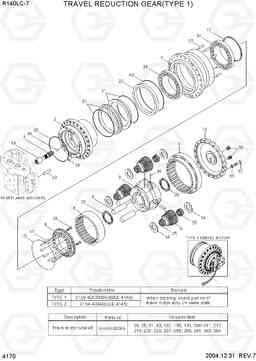

TRAVEL REDUCTION GEAR(TYPE 1) R140LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | TRAVEL MOTOR | 1 |
*-1,*-2
|
|
| *-1 | XKAH-00367 | Редуктор в сборе | 1 | ||
| *-11 | XKAH-00368 | Ступица в сборе | 1 | ||
| *-12 | XKAH-00369 | SPINDLE KIT | 1 | ||
| *-12A | XKAH-00362 | SPINDLE ASSY | 1 | ||
| *-13 | XKAH-00358 | CARRIER KIT | 1 | ||
| *-13A | XKAH-00357 | Водило в сборе 3 (третья передача) | 1 | ||
| *-14 | XKAH-00342 | Плавающее уплотнение (сальник), комплект | 1 | ||
| *-4 | XKAH-00097 | Клапан предохранительный (разгрузочный, сброса давления) (комплект) | 1 | ||
| 1 | XKAH-00364 | Ступица | 1 | ||
| 12 | XKAH-00348 | кусок расстояние | 1 | ||
| 13 | XKAH-00347 | Крышка | 1 | ||
| 14 | XKAH-00353 | Фланец тяги | 6 | ||
| 15 | XKAH-00346 | Кольцо | 1 | ||
| 17 | XKAH-00334 | Палец | 10 | ||
| 19 | XKAH-00345 | Муфта соединительная | 1 | ||
| 20 | XKAH-00344 | плита тяги | 2 | ||
| 23 | XKAH-00343 | RING-SEAL | 1 | ||
| 24 | XKAH-00340 | BEARING-A/BALL | 2 | ||
| 25 | XKAH-00352 | Подшипник роликовый игольчатый | 6 | ||
| 27 | XKAH-00339 | Палец | 10 | ||
| 28 | XKAH-00194 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 29 | XKAH-00028 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3 | XKAH-00356 | CARRIER | 1 | ||
| 30 | XKAH-00338 | PLUG-PT | 3 | ||
| 32 | XKAH-00337 | Болт | 20 | ||
| 33 | XKAH-00336 | Шайба пружинная | 20 | ||
| 34 | XKAH-00351 | Палец | 3 | ||
| 35 | XKAH-00359 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 36 | XKAH-00033 | BALL-STEEL | 1 | ||
| 4 | XKAH-00363 | Шестерня коронная (кольцевая, планетарная), A | 1 | ||
| 40 | XKAH-00335 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 42 | XKAH-00034 | Палец | 2 | ||
| 5 | XKAH-00350 | Шестерня коронная (кольцевая, планетарная), B | 1 | ||
| 6 | XKAH-00355 | GEAR-CLUSTER | 3 | ||
| 7 | XKAH-00349 | Солнечная (центральная / планетарная) шестерня | 1 | ||
| 9 | XKAH-00354 | SHAFT-CLUSTER | 3 | ||
| K | XKAH-00366 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| N | @ | NOT SUPPLIED PARTS | 1 | ||
| N*-2 | XKAH-00333 | CONTROL UNIT | 1 | ||
| N*-3 | XKAH-00322 | Гидромотор хода в сборе | 1 | ||
| N2 | XKAH-00361 | SPINDLE | 1 | ||
| N31 | XKAH-00341 | Плавающее уплотнение (сальник) | 2 | ||
| N8 | XKAH-00360 | GEAR-COUPLING | 1 |
