Гидроцилиндр стрелы экскаватора гусеничного Hyundai R140LC-7
Гидроцилиндр стрелы экскаватора гусеничного Hyundai R140LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4200
Наименование:BOOM CYLINDER
Версия:

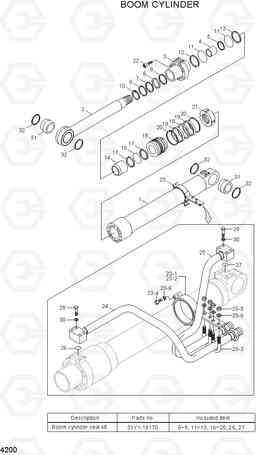

BOOM CYLINDER R140LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| K | 31Y1-18170 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| * | 31N4-50110 | Гидроцилиндр стрелы, левый | 1 | ||
| * | 31N4-50120 | Гидроцилиндр стрелы, правый | 1 | ||
| *-1 | 31Y1-18120 | Цилиндр | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-18510 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-089000 | Кольцо стопорное | 1 | ||
| 14 | 31YC-21040 | Кольцо | 1 | ||
| 15 | 31Y1-03490 | Поршень | 1 | ||
| 2 | 31Y1-03450 | Шток в сборе | 1 | ||
| 21 | 31YC-61040 | Гайка | 1 | ||
| 22 | S109-160554 | Болт с шестигранной головкой (под шестигранник) | 9 | ||
| 23 | 31Y1-03500 | Стяжной хомут | 1 | ||
| 23-1 | 31Y1-03510 | Хомут | 1 | ||
| 23-2 | 31YC-32010 | BAND | 1 | ||
| 23-3 | S071-022230 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 23-4 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23-5 | S201-101002 | Гайка | 4 | ||
| 23-6 | S411-100002 | Шайба пружинная | 8 | ||
| 24 | 31Y1-18130 | Трубка в сборе | 1 | ||
| 24 | 31Y1-18140 | Трубка в сборе | 1 | ||
| 25 | 31Y1-18150 | Трубка в сборе | 1 | ||
| 25 | 31Y1-18160 | Трубка в сборе | 1 | ||
| 28 | S017-080502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S017-080402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | 31Y1-14710 | Сальник | 1 | ||
| 30 | S411-080002 | Шайба пружинная | 8 | ||
| 31 | 31YC-11055 | Втулка поршневого пальца | 2 | ||
| 32 | Y000-070200 | Кольцо | 4 | ||
| 4 | S732-075040 | Втулка | 1 | ||
| 5 | Y191-081000 | Кольцо стопорное | 1 | ||
| K11 | S631-095004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K12 | S641-095002 | Кольцо | 1 | ||
| K13 | S641-095003 | Кольцо | 1 | ||
| K16 | S632-065004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K17 | S642-065003 | Кольцо | 2 | ||
| K18 | Y420-105000 | Уплотнение | 1 | ||
| K19 | Y310-105000 | Кольцо изнашиваемое | 2 | ||
| K20 | Y440-105000 | Пыльник | 2 | ||
| K26 | S631-25S004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K27 | Y171-015004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K6 | Y220-075011 | уплотнение штока | 1 | ||
| K7 | Y180-075020 | Кольцо | 1 | ||
| K8 | Y240-075013 | Кольцевой буфер | 1 | ||
| K9 | Y110-075011 | стеклоочиститель пыли | 1 |
