Система охлаждения экскаватора гусеничного Hyundai R140LC-7A

Код подсистемы:1040

Наименование:COOLING SYSTEM

Версия:2008. 11.30 REV.8L

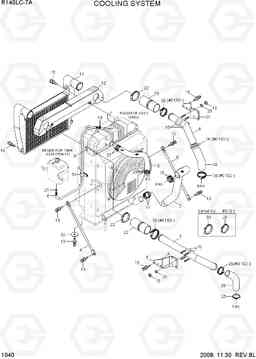

COOLING SYSTEM R140LC-7A

Поз.	Код	Наименование	Кол	Прим.
10	11N5-43190	U-образный болт (скоба, П образный) / хомут	4
11	11N4-43401	AIR COOLER-CHARGE	1
12	11N4-45200	SCREEN ASSY	1
13	S037-123026	Болт	8
14	S037-104056	Болт	4
15	S037-102026	Болт	10
16	S275-100006	Гайка самоблокирующаяся	8
17	S572-720006	Зажим	2
18	S572-620006	Зажим	2
19	S520-015000	Зажим	2
2	11N5-43102	Шланг	1
20	S441-100006	Шайба	8
21	11N4-45181	BRACKET-CAC PIPE	2
22	11N6-20340	U-образный болт (скоба, П образный) / хомут / зажим	2
23	11N5-40211	HOSE-CHARGE AIR	2
24	11N4-45190	Шланг	1
25	11N6-20370	U-образный болт (скоба, П образный) / хомут / зажим	1
25	S520-055000	Зажим	1
26	11N6-20331	U-образный болт (скоба, П образный) / хомут / зажим	3
26	11N6-20332	U-образный болт (скоба, П образный) / хомут / зажим	3
27	S572-620006	Зажим	2
28	11N5-43140	Шланг	1
29	S572-690002	CLAMP-HOSE,WIRE TYPE	2
3	11N4-45110	HOSE-RAD(UPPER)	1
30	11N6-20380	U-образный болт (скоба, П образный) / хомут / зажим	2
30	11N6-20381	U-образный болт (скоба, П образный) / хомут / зажим	2
31	S593-000902	клип жгут	1
31	S593-000802	клип жгут	1
32	S441-120006	Шайба	4
4	11N4-40130	Шток в сборе	1
5	11N4-40140	Шток в сборе	1
6	11EG-40400	Наливной шланг	1
7	11N4-45120	PIPE-CHARGE AIR	1
8	11N4-45130	PIPE-CHARGE AIR	1
9	11N4-45171	BRACKET-CAC PIPE	1
