UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R140LC-7A
UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R140LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING(BASE)
Версия:2008. 6.30 REV.8F

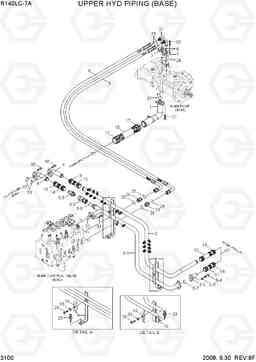

UPPER HYD PIPING(BASE) R140LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31N4-12510 | PIPE ASSY-SUCTION | 1 | ||
| 10 | 31N4-14260 | BRACKET-R/PIPE | 1 | ||
| 11 | P760-073020 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31N8-13080 | Рукав высокого давления (РВД) | 1 | ||
| 12 | P760-063035 | Рукав высокого давления (РВД) | 1 | ||
| 13 | P760-063022 | Рукав высокого давления (РВД) | 1 | ||
| 14 | P760-063019 | Рукав высокого давления (РВД) | 1 | ||
| 15 | P760-093025 | Рукав высокого давления (РВД) | 1 | ||
| 15 | P760-093021 | Рукав высокого давления (РВД) | 1 | ||
| 16 | 31N4-14240 | Трубный зажим | 2 | ||
| 17 | S572-930006 | Зажим | 4 | ||
| 18 | S572-650006 | хомут, тип провода | 4 | ||
| 19 | S572-570006 | Зажим | 12 | ||
| 2 | 31N4-12343 | Трубка в сборе | 1 | ||
| 20 | X500-110004 | Разъем | 2 | ||
| 21 | 31N6-15200 | Колено фланцевое | 2 | ||
| 22 | Y172-003004 | О кольцо | 1 | ||
| 23 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 24 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 25 | S621-018001 | О кольцо | 4 | ||
| 26 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 27 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 28 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S037-103026 | Болт | 4 | ||
| 3 | 31N4-12410 | RETURN PIPE SUB ASSY | 1 | ||
| 3-1 | 31N4-12420 | RETURN PIPE ASSY | 1 | ||
| 3-2 | 31ER-11111 | Клапан обратный | 1 | ||
| 3-3 | 31E9-0142 | Клапан обратный | 1 | ||
| 3-4 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3-5 | 34EA-10120 | Соединитель | 1 | ||
| 3-6 | S631-044004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3-7 | Y172-003004 | О кольцо | 1 | ||
| 3-8 | S403-12200B | Плоская шайба | 2 | ||
| 30 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 31 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 33 | S403-12200B | Плоская шайба | 2 | ||
| 4 | 31N4-12291 | Трубка в сборе | 2 | ||
| 5 | P933-127021 | Шланг в сборе | 1 | ||
| 6 | P933-127020 | Шланг в сборе | 1 | ||
| 7 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 8 | 31N7-12100 | фланец раскол | 2 | ||
| 9 | 31N4-14250 | BRACKET-R/PIPE | 1 |
