UPPER HYD PIPING(TRAVEL) экскаватора гусеничного Hyundai R140LC-7A

Код подсистемы:3110

Наименование:UPPER HYD PIPING(TRAVEL)

Версия:

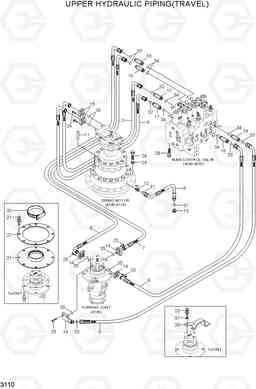

UPPER HYD PIPING(TRAVEL) R140LC-7A

Поз.	Код	Наименование	Кол	Прим.
10	31N4-12071	Трубка в сборе	1
11	31E3-3053	Палец для зуба ковша	1
12	31N7-12400	Разъем	1
13	X700-100103	Заглушка	1
14	P173-120102	фланец гидрокси, сплит	6
15	P173-080101	фланец гидрокси, сплит	4
16	X500-110004	Разъем	2
17	X511-112533	Разъем долго, ORFS	2
18	X511-112545	Соединитель	1
19	X511-112546	Соединитель	1
20	31N4-12211	BRACKET-T/JOINT	1
21	31N1-40941	резиновая т / совместное	1
22	31N1-40951	Крышка Т / совместное	1
23	S017-140306	Болт с шестигранной головкой (под шестигранник)	3
24	S017-16055D	Болт с шестигранной головкой (под шестигранник)	9
25	S109-100306	Болт с шестигранной головкой (под шестигранник)	16
26	S109-080606	Болт с шестигранной головкой (под шестигранник)	8
27	S037-102022	Болт	8
28	S037-123526	Болт	3
29	S441-160006	Шайба	9
3	31N4-13090	Рукав высокого давления (РВД)	1
30	S520-130000	Зажим	1
31	S621-012001	Кольцо уплотнительное (О-кольцо)	2
32	S621-014001	Кольцо уплотнительное (О-кольцо)	2
33	S621-018001	О кольцо	5
34	S631-024004	Кольцо уплотнительное (О-кольцо)	6
35	Y171-019001	Кольцо уплотнительное (О-кольцо)	4
36	Y171-015004	Кольцо уплотнительное (О-кольцо)	2
37	S411-140006	Шайба пружинная	3
4	31N4-13100	Рукав высокого давления (РВД)	1
5	P933-127023	Шланг в сборе	1
6	31N4-12082	Рукав высокого давления (РВД)	1
7	P993-127324	HOSE ASSY ORFS, FLG 0x90	1
8	31N4-12092	Рукав высокого давления (РВД)	1
9	P920-062010	Шланг в сборе	1
