Каталог запчастей
-
Hyundai
-
R140LC-9

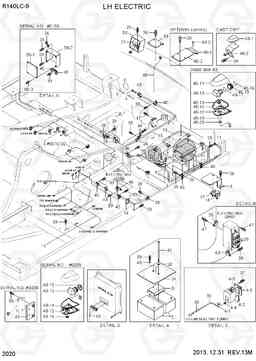

- LH ELECTRIC
LH ELECTRIC экскаватора гусеничного Hyundai R140LC-9
LH ELECTRIC экскаватора гусеничного Hyundai R140LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2020
Наименование:LH ELECTRIC
Версия:2013. 12.31 REV.13M
LH ELECTRIC R140LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 21EA-60611 | кабель (войлок ры стартер) | 1 | ||
| 11 | 24L1-10221 | Кабель | 1 | ||
| 12 | 21N5-30021 | Жгут ECM | 1 | ||
| 13 | 21Q4-60420 | Кабель | 1 | ||
| 14 | S552-102370 | Зажим | 9 | ||
| 16 | 21Q4-01150 | выключатель, 50а | 1 | ||
| 16 | 21M9-01170 | выключатель, 60а | 1 | ||
| 16 | 21M9-01171 | выключатель, 60а | 1 | ||
| 17 | 21Q4-01160 | выключатель, 30а | 1 | ||
| 17 | 21Q4-01161 | выключатель, 30а | 1 | ||
| 2 | 25D1-00391 | Батарея аккумуляторная в сборе | 2 | ||
| 24 | 21N3-10200 | Крышка аккумуляторной батареи | 1 | ||
| 25 | 21N4-46800 | зуммер назад | 1 | ||
| 26 | 31L7-10190 | Зажим трубки | 23 | ||
| 27 | 21QB-60700 | Фара в сборе | 1 |
OPTION, REAR
|
|
| 27-1 | S866-240650 | BULB-H3,65W | 1 |
NOT SHOWN
|
|
| 28 | S403-10200B | Плоская шайба | 2 | ||
| 29 | 24L1-05100 | Реле 5p | 9 | ||
| 3 | 21N3-10090 | Скобы для аккумуляторов | 1 | ||
| 30 | 21EM-30570 | соединительная трубка | 1 | ||
| 31 | 21EM-30581 | Рукав высокого давления (РВД) | 1 | ||
| 32 | 21N4-01502 | Жгут доб, путешествия | 1 | ||
| 34 | 25D1-10650 | Скоба (хомут) | 3 | ||
| 36 | 21N4-01130 | плита клип | 2 | ||
| 36 | 21N4-01130 | плита клип | 3 | ||
| 37 | S035-062026 | Болт | 7 | ||
| 38 | S035-082546 | Болт | 10 | ||
| 39 | S037-102026 | Болт | 28 | ||
| 39 | S037-102026 | Болт | 26 | ||
| 4 | 21EG-30630 | бачок омывателя в сборе | 1 | ||
| 4-1 | 21EG-10130 | насос | 1 | ||
| 4-2 | 21EG-10140 | Бак | 1 | ||
| 4-3 | 24L3-30660 | CAP | 1 | ||
| 4-4 | 24L3-30670 | резиновые втулки | 1 | ||
| 4-5 | 24L3-30710 | Пластина | 1 | ||
| 40 | 31L7-10200 | Зажим трубки | 13 | ||
| 40 | 31L7-10200 | Зажим трубки | 15 | ||
| 41 | 21Q4-47000 | пластина Задняя зуммер | 13 | ||
| 42 | S017-102306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 43 | 31L7-10210 | модули зажим для труб | 4 | ||
| 45 | 21EN-30560 | Плоская шайба | 2 | ||
| 46 | 31L7-10230 | зажим | 3 | ||
| 47 | S035-081526 | Болт | 6 | ||
| 48 | 21Q5-60100 | Камера в сборе заднего вида | 1 |
MANUF CWT
|
|
| 48 | 21Q5-60101 | Камера в сборе заднего вида | 1 |
MANUF CWT
|
|
| 48 | 21Q5-60102 | Камера в сборе заднего вида | 1 |
MANUF CWT
|
|
| 48 | 21Q6-70100 | Камера в сборе заднего вида | 1 |
CAST CWT
|
|
| 48 | 21Q6-70101 | Камера в сборе заднего вида | 1 |
CAST CWT
|
|
| 48 | 21Q6-70102 | CAMERA ASSY-REAR VIEW | 1 |
CAST CWT
|
|
| 48-1 | 21AB-30031 | Камера заднего вида | 1 | ||
| 48-1 | 21AB-30032 | Камера заднего вида | 1 | ||
| 48-1 | 21AB-30033 | Камера заднего вида | 1 | ||
| 48-2 | 21Q5-20011 | Кронштейн камеры | 1 |
MANUF CWT
|
|
| 48-2 | 21AB-50020 | Кронштейн камеры | 1 |
CAST CWT
|
|
| 48-2 | 21AB-50021 | Кронштейн камеры | 1 |
CAST CWT
|
|
| 48-3 | S141-050106 | Винт с потайной головкой | 2 |
MANUF CWT
|
|
| 48-3 | S141-050102 | Винт с потайной головкой | 2 |
MANUF CWT
|
|
| 49 | 21Q6-11141 | Жгут камеры | 1 | ||
| 5 | 21E5-0003 | Реле батареи | 1 | ||
| 5 | 21QA-70010 | Реле батареи | 1 | ||
| 53 | 21Q4-47020 | охранять подсветки | 1 |
OPTION
|
|
| 58 | 21Q4-91040 | COVER ASSY | 1 | ||
| 58 | 21Q4-91041 | COVER ASSY | 1 | ||
| 58-1 | 21Q4-91070 | Крышка | 1 | ||
| 58-1 | 21Q4-91071 | Крышка | 1 | ||
| 58-2 | 21Q4-91050 | Пластина | 1 | ||
| 58-2 | 21Q4-91051 | Пластина | 1 | ||
| 58-3 | S035-081526 | Болт | 4 | ||
| 59 | 21Q5-60150 | Пластина | 1 | ||
| 6 | 21Q4-10180 | покрытия сланца реле | 1 | ||
| 9 | 24L1-40350 | кабель (реле батареи) | 1 | ||
| N48-11 | 21AB-40100 | купол жилья | 1 | ||
| N48-11 | 21AB-30110 | COVER-TOP | 1 | ||
| N48-12 | 21AB-40200 | базовый корпус | 1 | ||
| N48-12 | 21AB-30120 | Крышка нижняя | 1 | ||
| N48-13 | 21AB-40300 | камера и печатных плат в сборе | 1 | ||
| N48-13 | 21AB-30130 | камера и печатных плат в сборе | 1 | ||
| N48-14 | 21AB-40400 | Сальник | 1 | ||
| N48-14 | 21AB-30140 | Прокладка | 1 | ||
| N48-15 | 21AB-40500 | WINDOW | 1 | ||
| N48-15 | 21AB-30150 | окошко объектива | 1 | ||
| N48-16 | 21AB-40600 | Уплотнительная втулка | 1 | ||
| N48-16 | 21AB-30160 | О кольцо / окошко объектива | 1 | ||
| N48-17 | 21AB-30170 | О-образными камерой | 1 | ||
| N48-18 | 21AB-30180 | Объем гайка | 1 | ||
| N48-19 | 21AB-30190 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N48-2 | 21Q5-60110 | Кронштейн камеры | 1 |
MANUF CWT
|
|
| N48-20 | 21AB-30210 | Кабель в сборе | 1 |
