UPPER HYD PIPING(ATTACH) экскаватора гусеничного Hyundai R140LC-9
UPPER HYD PIPING(ATTACH) экскаватора гусеничного Hyundai R140LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3110
Наименование:UPPER HYD PIPING(ATTACH)
Версия:2014. 4.30 REV.14D

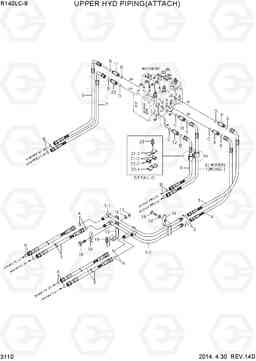

UPPER HYD PIPING(ATTACH) R140LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q4-13440 | трубы югу сборе | 1 | ||
| 1-1 | 31Q4-13410 | Трубка в сборе | 1 | ||
| 1-2 | 31Q4-13420 | Трубка в сборе | 1 | ||
| 10 | X511-112546 | Соединитель | 1 | ||
| 11 | X511-116546 | Соединитель | 1 | ||
| 12 | 31N8-40230 | Соединитель | 1 | ||
| 13 | 31N4-12310 | возвращение кронштейн | 1 | ||
| 13 | 31Q4-11170 | Кронштейн | 1 | ||
| 14 | 31N4-12270 | Трубный зажим | 1 | ||
| 15 | S017-100606 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 16 | S017-100756 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 17 | S205-10100B | Гайка | 1 | ||
| 18 | S403-10200B | Плоская шайба | 2 | ||
| 19 | S037-103026 | Болт | 2 | ||
| 20 | X511-116545 | Соединитель | 1 | ||
| 21 | 31Q4-13390 | зажим в сборе | 1 | ||
| 21-1 | 31Q4-13370 | Зажим | 1 | ||
| 21-2 | 31E7-01720 | Уплотнительная втулка | 2 | ||
| 22 | 31Q4-13380 | зажим в сборе | 1 | ||
| 22-1 | 31Q4-13360 | зажим ва | 1 | ||
| 22-2 | 31E7-01720 | Уплотнительная втулка | 2 | ||
| 23 | S037-123526 | Болт | 2 | ||
| 3 | 31Q4-13330 | Рукав высокого давления (РВД) | 4 | ||
| 3 | 31Q4-13530 | HOSE ASSY(HI-GRADE) | 4 | ||
| 4 | P930-128017 | Шланг в сборе | 1 | ||
| 5 | P930-128018 | Шланг в сборе | 1 | ||
| 6 | P933-128024 | Шланг в сборе | 3 | ||
| 6 | P933-128024 | Шланг в сборе | 2 | ||
| 7 | P933-128025 | Шланг в сборе | 1 | ||
| 7 | P933-128025 | Шланг в сборе | 2 | ||
| 8 | X511-112545 | Соединитель | 1 | ||
| 9 | X511-116544 | Соединитель | 1 | ||
| A | S621-014001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| B | S621-018001 | О кольцо | 12 | ||
| C | S631-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| D | S631-029004 | Кольцо уплотнительное (О-кольцо) | 3 |
