UPPER HYD PIPING(TRAVEL) экскаватора гусеничного Hyundai R140LC-9
UPPER HYD PIPING(TRAVEL) экскаватора гусеничного Hyundai R140LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3120
Наименование:UPPER HYD PIPING(TRAVEL)
Версия:2013. 3.31 REV.13C

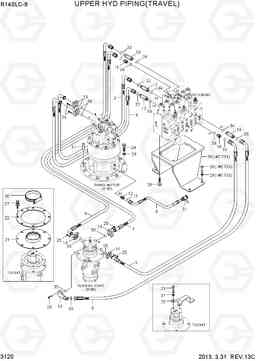

UPPER HYD PIPING(TRAVEL) R140LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31Q4-12071 | Трубка | 1 | ||
| 11 | 31E3-3053 | Палец для зуба ковша | 1 | ||
| 12 | X500-430003 | Разъем | 1 | ||
| 13 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 14 | P173-120102 | фланец гидрокси, сплит | 6 | ||
| 15 | P173-080101 | фланец гидрокси, сплит | 4 | ||
| 16 | X500-110004 | Разъем | 2 | ||
| 17 | X511-112533 | Разъем долго, ORFS | 2 | ||
| 17 | X511-112543 | Соединитель | 2 | ||
| 18 | X511-112547 | Соединитель | 1 | ||
| 19 | X511-112546 | Соединитель | 1 | ||
| 20 | 31Q4-11160 | Кронштейн т / совместное | 1 | ||
| 21 | 31N1-40941 | резиновая т / совместное | 1 | ||
| 22 | 31N1-40951 | Крышка Т / совместное | 1 | ||
| 23 | S017-140306 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 24 | S017-16055D | Болт с шестигранной головкой (под шестигранник) | 11 | ||
| 25 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 26 | S107-080606 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 26 | S107-080256 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 27 | S037-102026 | Болт | 8 | ||
| 28 | S037-123526 | Болт | 3 | ||
| 29 | S441-160006 | Шайба | 15 | ||
| 29 | S441-160006 | Шайба | 11 | ||
| 3 | 31N4-13090 | Рукав высокого давления (РВД) | 1 | ||
| 3 | 31Q4-13090 | Рукав высокого давления (РВД) | 1 | ||
| 30 | S520-130000 | Зажим | 1 | ||
| 31 | 31Q9-11600 | Выпускной клапан | 1 | ||
| 31-1 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 32 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 33 | S621-018001 | О кольцо | 5 | ||
| 34 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 35 | Y171-019001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 36 | Y171-015004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 37 | S411-140006 | Шайба пружинная | 3 | ||
| 38 | 31Q4-12250 | SUPPORT WA-MCV | 1 | ||
| 39 | S017-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4 | 31N4-13100 | Рукав высокого давления (РВД) | 1 | ||
| 4 | 31Q4-13100 | Рукав высокого давления (РВД) | 1 | ||
| 5 | P933-127023 | Шланг в сборе | 1 | ||
| 6 | 31N4-12082 | Рукав высокого давления (РВД) | 1 | ||
| 7 | P993-127324 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 8 | 31N4-12092 | Рукав высокого давления (РВД) | 1 | ||
| 9 | 31Q4-14211 | Рукав высокого давления (РВД) | 1 |
