Поворотный редуктор (Гидромотор поворота платформы, тип 1) экскаватора гусеничного Hyundai R140LC-9
Поворотный редуктор (Гидромотор поворота платформы, тип 1) экскаватора гусеничного Hyundai R140LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4100
Наименование:SWING MOTOR(TYPE 1)
Версия:2014. 7.31 REV.14G

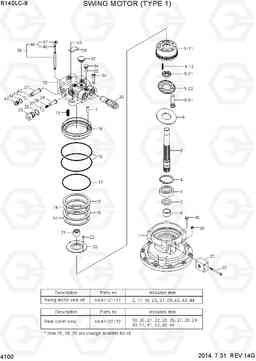

SWING MOTOR(TYPE 1) R140LC-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
N | @ | NOT SUPPLIED PARTS | AR | ||
*-1 | 31Q4-11131 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
*-1 | 31Q4-11131AR | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
*-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4110
|
|
1 | XKAY-01099 | BODY | 1 | ||
1 | XKAY-02174 | BODY | 1 |
OLD
|
|
1 | XKAY-02199 | BODY | 1 |
NEW
|
|
1 | XKAY-02199 | BODY | 1 | ||
14 | XKAY-01109 | пластина трения | 2 | ||
15 | XKAY-01110 | Пластина | 2 | ||
16 | XKAY-01111 | Поршень тормозного цилиндра | 1 | ||
19 | XKAY-01585 | Пружина | 16 | ||
20 | XKAY-01113 | крышка багажного | 1 | ||
20 | XKAY-02011 | крышка багажного | 1 | ||
21 | XKAY-00304 | Подшипник роликовый игольчатый | 1 | ||
22 | XKAY-00562 | Палец | 2 | ||
23 | XKAY-01114 | Диск распределительный | 1 | ||
23 | XKAY-02009 | Диск распределительный | 1 | ||
24 | XKAY-00308 | Болт барашек | 4 | ||
25 | XKAY-00309 | Пробка (заглушка) | 2 |
OLD
|
|
25 | XKAY-02200 | Пробка (заглушка) | 2 |
NEW,KIT CHANGE
|
|
28 | XKAY-00311 | Пружина | 2 |
OLD
|
|
28 | XKAY-02201 | Пружина | 2 |
NEW,KIT CHANGE
|
|
29 | XKAY-00312 | CHECK | 2 |
OLD
|
|
29 | XKAY-02202 | CHECK | 2 |
NEW,KIT CHANGE
|
|
3 | XKAY-00282 | Подшипник роликовый | 1 | ||
30 | XKAY-02001 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 2 | ||
31 | XKAY-00314 | безопорная ВВЛ сборе | 2 | ||
32 | XKAY-01470 | Время в сборе задержка клапан | 1 | ||
33 | XKAY-00692 | Болт барашек | 3 | ||
34 | XKAY-00150 | Пробка (заглушка) | 3 | ||
36 | XKAY-00140 | Пробка (заглушка) | 1 | ||
37 | XKAY-00317 | Пробка (заглушка) | 1 | ||
38 | XKAY-01115 | Уровнемер | 1 |
OLD
|
|
38 | XKAY-02012 | LEVEL GAUGE ASSY | 1 |
NEW
|
|
39 | XKAY-01116 | NAME PLATE | 1 | ||
39 | XKAY-02000 | NAME PLATE | 1 | ||
4 | XKAY-00283 | Кольцо стопорное | 1 | ||
40 | XKAY-00277 | RIVET | 2 | ||
41 | XKAY-00322 | Пробка (заглушка) | 2 | ||
45 | XKAY-00137 | Пробка (заглушка) | 1 | ||
46 | XKAY-02203 | LEVEL GAUGE KIT | 1 |
NEW
|
|
47 | XKAY-02194 | BAR-LEVEL | 1 |
NEW
|
|
48 | XKAY-01985 | Пробка (заглушка) | 1 |
NEW
|
|
49 | XKAY-02172 | REAR COVER ASSY | 1 |
SEE ILLUST
|
|
5 | XKAY-01100 | Вал | 1 | ||
6 | XKAY-00285 | Втулка | 1 | ||
7 | XKAY-00625 | Палец | 1 | ||
8 | XKAY-01101 | плита обуви | 1 | ||
9 | XKAY-01102 | Ремкомплект | 1 | ||
9 | XKAY-02003 | Ремкомплект | 1 | ||
9 | XKAY-02004 | Ремкомплект | 1 | ||
9-1 | XKAY-01103 | Ремкомплект блока цилиндров | 1 | ||
9-1 | XKAY-02005 | Ремкомплект блока цилиндров | 1 | ||
9-1 | XKAY-02006 | Ремкомплект блока цилиндров | 1 | ||
9-2 | XKAY-01105 | Ремкомплект | 1 | ||
9-3 | XKAY-01107 | Ремкоплект поршня | 1 | ||
K | XKAY-01117 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
K17 | XKAY-00301 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K18 | XKAY-01112 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K2 | XKAY-00281 | Сальник | 1 | ||
K26 | XKAY-00141 | Кольцо | 2 | ||
K27 | XKAY-00310 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K35 | XKAY-00256 | Кольцо уплотнительное (О-кольцо) | 3 | ||
K42 | XKAY-00324 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K43 | XKAY-00247 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K44 | XKAY-00605 | Кольцо | 2 | ||
N* | @ | SWING MOTOR ASSY | 1 |
*-1,*-2
|
|
N*-1 | 31Q4-11130 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
N23 | XKAY-01114 | Диск распределительный | 1 | ||
N23 | XKAY-02009 | Диск распределительный | 1 | ||
N9-11 | XKAY-01104 | Блок цилиндров | 1 | ||
N9-11 | XKAY-02007 | Блок цилиндров | 1 | ||
N9-11 | XKAY-02008 | Блок цилиндров | 1 | ||
N9-12 | XKAY-00291 | Пружина | 9 | ||
N9-12 | XKAY-02010 | Пружина | 9 | ||
N9-21 | XKAY-01584 | Шариковая направляющая | 1 | ||
N9-22 | XKAY-01106 | Установочная пластина | 1 | ||
N9-31 | XKAY-01108 | Комплект поршней (поршень в сборе) | 9 |
