Поворотный редуктор (Тип 2, 3) экскаватора гусеничного Hyundai R140LC-9

Поворотный редуктор (Тип 2, 3) экскаватора гусеничного Hyundai R140LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:4115

Наименование:SWING REDUCTION GEAR(TYPE 2,3)

Версия:2014. 7.31 REV.14G

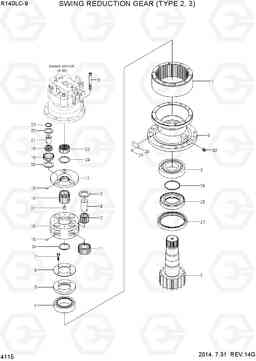

SWING REDUCTION GEAR(TYPE 2,3) R140LC-9

Поз.	Код	Наименование	Кол	Прим.
K	39Q4-12170	CARRIER NO.2 KIT	1	SEE ILLUST
*-2	39Q4-12100	Поворотный редуктор	1	SEE 4105
*-2	39Q4-12101	Поворотный редуктор	1	SEE 4105
1	39Q4-12110	Шестерня коронная (кольцевая, планетарная)	1
2	39Q4-12120	Вал приводной (ведущий)	1
25	39Q4-12310	Втулка (распорная)	1
26	S632-095001	Кольцо уплотнительное (О-кольцо)	1
27	39Q4-12320	OIL SEAL	1
28	39Q4-12330	NAME PLATE	1
28	39Q4-12331	NAME PLATE	1
29	39Q6-41800	RIVET	2
3	39Q6-12140	принимая конус, к югу от	1
30	P220-430204	вилка с шестигранной	1
31	39Q4-12340	Палец	1
4	39Q4-12130	BEARING-TAPER/SUB	1
5	39Q4-12140	NUT RING	1
6	39Q4-12150	LOCK PLATE(NUT RING)	1
7	S017-080126	Болт с шестигранной головкой (под шестигранник)	4
8	39Q4-12160	CASING	1
9	S109-1401306	Болт с шестигранной головкой (под шестигранник)	10
K	39Q4-12230	CARRIER NO.1 KIT	1	SEE ILLUST
K10	39Q4-12180	CARRIER NO.2	1
K11	39Q4-12190	Шестерня планетарная (сателлит) 2	3
K12	39Q6-42280	игольчатый подшипник 1	3
K13	39Q4-12200	Шайба упорная №2	6
K14	39Q4-12210	PIN-CARRIER NO.2	3
K15	S472-600364	Палец	6
K16	39Q4-12220	Солнечная (центральная / планетарная) шестерня №2	1
K17	39Q4-12240	CARRIER NO.1	1
K18	39Q4-12250	Шестерня планетарная (сателлит) 1	3
K19	39Q4-12260	BEARING-NEEDLE NO.1	3
K20	39Q4-12270	Шайба упорная №1	3
K21	39Q4-12280	PIN-CARRIER NO.1	3
K22	39Q4-12290	Солнечная (центральная / планетарная) шестерня №1	1
K23	S751-032004	Кольцо стопорное	3
K24	39Q4-12300	PLATE-THRUST	2
K32	39Q4-12350	Шайба упорная №1	3
