Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R140LC-9
Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R140LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4160
Наименование:TRAVEL REDUCTION GEAR (TYPE 1)
Версия:2014.01.31 REV.14A

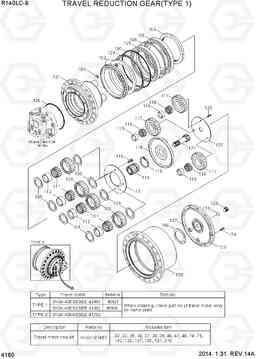

TRAVEL REDUCTION GEAR (TYPE 1) R140LC-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | @ | TRAVEL MOTOR ASSY | 1 |
SEE 4140
|
|
*-4 | XKAH-01458 | Редуктор хода | 1 | ||
*-4 | XKAH-01667 | Редуктор хода | 1 | ||
101 | XKAH-01203 | SPINDLE | 1 | ||
101 | XKAH-01668 | SPINDLE | 1 | ||
103 | XKAH-01210 | кольцевая гайка | 1 | ||
103 | XKAH-01664 | RING-NUT | 1 | ||
104 | XKAH-00818 | плагин пт | 3 | ||
105 | XKAH-01204 | Ступица | 1 | ||
105 | XKAH-01669 | Ступица | 1 | ||
106 | XKAH-01209 | Кольцо стопорное | 1 | ||
108 | XKAH-01212 | Шестерня планетарная (сателлит), передняя | 4 | ||
109 | XKAH-01211 | Шайба упорная | 8 | ||
110 | XKAH-01216 | Болт | 4 | ||
111 | XKAH-01213 | Подшипник роликовый игольчатый | 4 | ||
112 | XKAH-01214 | Фланец | 4 | ||
113 | XKAH-01215 | пластина (F) тяги | 1 | ||
114 | XKAH-01217 | Солнечная (центральная / планетарная) шестерня | 1 | ||
115 | XKAH-01218 | Кольцо стопорное | 1 | ||
116 | XKAH-01219 | HOLDER | 1 | ||
116 | XKAH-01665 | HOLDER | 1 | ||
117 | XKAH-01220 | Шестерня планетарная (сателлит), задняя | 3 | ||
118 | XKAH-01221 | Подшипник роликовый игольчатый | 3 | ||
119 | XKAH-01222 | Гонка внутренняя | 3 | ||
120 | XKAH-00137 | Палец | 3 | ||
120 | XKAH-01666 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
121 | XKAH-01224 | зубчатая передача | 1 | ||
122 | XKAH-01223 | пластина (R) тяги | 1 | ||
123 | XKAH-01225 | Крышка | 1 | ||
124 | XKAH-01227 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
125 | XKAH-01208 | принимая угловой | 2 | ||
128 | XKAH-00058 | Пробка (заглушка) | 3 | ||
129 | XKAH-01206 | уплотнительное кольцо | 1 | ||
150 | XKAH-00344 | плита тяги | 1 | ||
K | XKAH-01457 | Комплект сидений | 1 |
SEE ILLUST
|
|
K102 | XKAH-01205 | Плавающее уплотнение (сальник) | 2 | ||
K126 | XKAH-01226 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K127 | XKAH-01115 | WASHER(M)-THRUST | 1 | ||
K130 | XKAH-01207 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K131 | XKAH-00326 | Кольцо уплотнительное (О-кольцо) | 3 |
