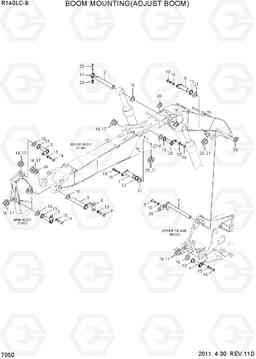

BOOM MOUNTING(ADJUST BOOM) экскаватора гусеничного Hyundai R140LC-9

Код подсистемы:7050

Наименование:BOOM MOUNTING(ADJUST BOOM)

Версия:2011. 4.30 REV.11D

BOOM MOUNTING(ADJUST BOOM) R140LC-9

Поз.	Код	Наименование	Кол	Прим.
1	61Q4-11011	Палец	1
1	61Q4-01010	Палец	1
10	S411-120006	Шайба пружинная	4
11	61Q4-19010	Стопор пальца	2
12	61Q4-19020	Распорный штифт	2
12	61Q8-00190	Распорный штифт	2
13	61N8-00140	Распорный штифт	5
13	61Q8-00130	Распорный штифт	5
14	S017-16025D	Болт с шестигранной головкой (под шестигранник)	5
15	61N8-00310	Шайба	5
16	62N4-08320	Регулировочная прокладка	16
16	S993-070140	Шайба	16
17	62N4-08310	прокладка (1.5T)	7
17	S991-070140	Шайба полимерная	7
18	S017-20030D	Болт с шестигранной головкой (под шестигранник)	2
19	61N8-00320	Шайба	2
2	61E6-11021	Палец	1
2	61Q4-01020	Палец	1
20	61Q4-08310	прокладка (1.5T)	2
20	S991-095160	Шайба полимерная	2
21	61Q4-08320	Регулировочная прокладка	2
21	S993-095160	Шайба	4
22	S017-161606	Болт с шестигранной головкой (под шестигранник)	2
23	S205-16100B	Гайка	4
24	62N4-08330	прокладка (2.5T)	3
24	S994-070140	прокладка (2.5T) полимер	3
25	61N8-01411GG	Палец	1
25	61N8-01411YL	Палец	1
26	61Q4-10711	Пластина	1
3	61Q4-11120	Палец	1
3	61Q4-01120	Палец	1
4	61Q4-01400	Палец	2
4	61Q4-02400	Палец	2
5	61Q4-01420	Палец	2
6	61Q4-01430	Палец	1
7	61Q4-01440	Палец	1
8	61Q4-10700	Пластина	1
9	S017-120256	Болт с шестигранной головкой (под шестигранник)	4
