UPPER HYD PIPING 1(ADJUST BOOM) экскаватора гусеничного Hyundai R140LC-9A

UPPER HYD PIPING 1(ADJUST BOOM) экскаватора гусеничного Hyundai R140LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3115

Наименование:UPPER HYD PIPING 1(ADJUST BOOM)

Версия:2013. 12.31 REV.13M

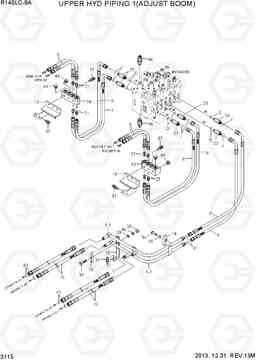

UPPER HYD PIPING 1(ADJUST BOOM) R140LC-9A

Поз.	Код	Наименование	Кол
1	31Q4-13440	трубы югу сборе	1
1-1	31Q4-13410	Трубка в сборе	1
1-2	31Q4-13420	Трубка в сборе	1
10	31Q4-13340	Рукав высокого давления (РВД)	4
10	31Q4-13540	HOSE ASSY(HI-GRADE)	4
14	31N4-12270	Трубный зажим	2
15	31Q4-11170	Кронштейн	1
16	31N4-14431	Кронштейн в сборе LH	1
17	31N4-14441	Кронштейн в сборе RH	1
18	35EA-12500	Многообразие LH	1
19	35EA-12510	Многообразие RH	1
21	X500-110004	Разъем	8
23	X511-112545	Соединитель	2
24	X511-112544	Соединитель	1
25	X511-112546	Соединитель	2
27	X511-112543	Соединитель	1
31	S037-103026	Болт	2
34	S017-100606	Болт с шестигранной головкой (под шестигранник)	1
35	S017-100806	Болт с шестигранной головкой (под шестигранник)	1
37	S037-123052	Болт	10
38	S207-101002	Гайка	1
39	S403-102002	Плоская шайба	2
40	S411-100002	Шайба пружинная	1
41	S621-018001	О кольцо	6
44	P220-110105	Заглушка	4
46	31Q4-99560	VALVE-PORT RELIEF	2
5	P930-128020	Шланг в сборе	1
6	P930-128018	Шланг в сборе	2
7	P930-128022	Шланг в сборе	1
8	P930-128019	Шланг в сборе	2
9	P913-128035	Шланг в сборе	4
D	S631-024004	Кольцо уплотнительное (О-кольцо)	5
E	S631-029004	Кольцо уплотнительное (О-кольцо)	1
I	S621-018001	О кольцо	6
