Топливный бак (бензобак) экскаватора гусеничного Hyundai R140LC-9S

Топливный бак (бензобак) экскаватора гусеничного Hyundai R140LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:1070

Наименование:FUEL TANK

Версия:2014. 6.30 REV.14F

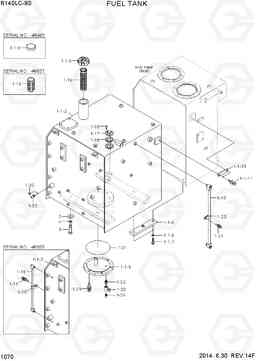

FUEL TANK R140LC-9S

Поз.	Код	Наименование	Кол	Прим.
1	@	FUEL & HYD TANK ASSY	1
1-1	@	FUEL & HYD TANK SUB	1
1-1-10	31Q6-01340	Пластина	2
1-1-11	S037-123026	Болт	4
1-1-2	31Q4-05012	Топливный бак (бензобак) ва	1
1-1-2	31Q4-05013	Топливный бак (бензобак) ва	1
1-1-2	31Q4-05014	Топливный бак (бензобак) ва	1
1-1-5	31Q6-02130	Крышка топливного бака	1
1-1-6	31Q4-01220	Пластина	2
1-1-7	S017-20040D	Болт с шестигранной головкой (под шестигранник)	4
1-1-8	S441-200006	Шайба	4
1-1-9	31Q4-02130	крышка топливного бака в сборе	1
1-1-9	31M9-02130	крышка топливного бака в сборе	1
1-1-9	32M9-02130	FUEL CAP ASSY	1
1-15	31Q4-02600	Уровнемер	1
1-15	31N4-02060	Уровнемер	1
1-15	33Q4-02060	Уровнемер	1
1-15	33Q4-02070	GAUGE-LEVEL	1
1-16	31QA-02080	Фильтр	1
1-16	31M9-02080	Фильтр	1
1-17	21Q4-10700	Датчик топлива	1
1-171	21N6-10710	FLOAT	1	NOT SHOWN
1-18	E128-1053	Прокладка	1
1-19	21E4-1104	Болт	5
1-19	S131-051546	SCREW-W/WASHER	5
1-20	31M9-60230	Зажим трубки	1
1-20	S543-180002	Зажим трубки	1
1-20	S543-160002	Зажим трубки	1
1-20	S543-140002	Зажим трубки	1
1-21	S632-170001	Кольцо уплотнительное (О-кольцо)	1
1-22	31E5-3049	Фиттинг	1
1-23	E131-1006	игла клапана	1
1-24	P090-100404	Разъем шланга	1
1-29	S037-103026	Болт	6
1-31	S035-081516	Болт	1
1-32	P090-101208	Разъем шланга	1	W/ F/F PUMP
1-33	P220-430204	вилка с шестигранной	1	W/O F/F PUMP
2	31N8-01300	Прокладка регулировочная	3
3	S017-20050D	Болт с шестигранной головкой (под шестигранник)	4
4	91E6-60200-DA	Шайба	4
