UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R140LC-9S

Код подсистемы:3100

Наименование:UPPER HYD PIPING(BASE)

Версия:2014. 2.28 REV.14B

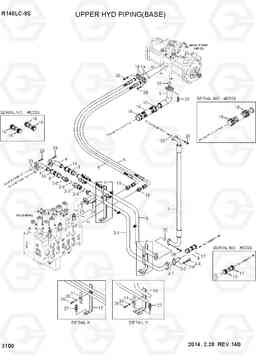

UPPER HYD PIPING(BASE) R140LC-9S

Поз.	Код	Наименование	Кол	Прим.
1	31Q4-18210	всасывающая труба	1
10	P760-093022	Рукав высокого давления (РВД)	1
11	31N4-14240	Трубный зажим	2
12	31Q4-11180	возвращение кронштейн	1
13	31Q4-18190	Кронштейн трубы	1
14	P174-120102	фланец гидрокси, сплит	4
15	X500-110004	Разъем	2
16	S572-570006	Зажим	8
16	31Q6-10820	U-образный болт (скоба, П образный) / хомут / зажим	4
17	S572-640006	Зажим	4
17	31Q6-10830	U-образный болт (скоба, П образный) / хомут / зажим	2
18	S572-930006	Зажим	4
18	31Q6-10850	U-образный болт (скоба, П образный) / хомут / зажим	2
19	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
2	31Q4-11220	трубы югу сборе возврат	1
2	31Q4-13161	трубы югу сборе возврат	1
2-1	31Q4-11240	Трубка в сборе	1
2-2	31ER-11111	Клапан обратный	1	1.5K
2-3	31E9-0142	Клапан обратный	1	3.0K
2-4	S109-120456	Болт с шестигранной головкой (под шестигранник)	2
2-5	34EA-10120	Соединитель	1
2-6	S631-044004	Кольцо уплотнительное (О-кольцо)	2
2-7	Y172-003004	О кольцо	1
2-8	S403-122006	Плоская шайба	2
20	Y171-027004	Кольцо уплотнительное (О-кольцо)	4
21	Y172-003004	О кольцо	1
25	S631-071001	Кольцо уплотнительное (О-кольцо)	1
26	S017-120706	Болт с шестигранной головкой (под шестигранник)	2
27	S037-103026	Болт	4
28	S109-100306	Болт с шестигранной головкой (под шестигранник)	20
29	S109-120306	Болт с шестигранной головкой (под шестигранник)	8
3	31Q4-11231	в обратном трубопроводе	1
30	S403-12200B	Плоская шайба	2
4	31Q4-12130	Трубка в сборе	2
5	31Q4-12140	шланг в сборе тыс, FLG 0x90	1
5	P993-128419	HOSE ASSY ORFS, FLG 0x90	1
5	31Q4-15520	HOSE ASSY(HI-GRADE)	1
6	P993-128418	HOSE ASSY ORFS, FLG 0x90	1
6	31Q4-15510	HOSE ASSY(HI-GRADE)	1
7	31Q4-12171	Рукав высокого давления (РВД)	1
8	P760-063022	Рукав высокого давления (РВД)	2
9	31N4-15370	Рукав высокого давления (РВД)	1
