TRAVEL MOTOR(1/2, TYPE 3 & 4) экскаватора гусеничного Hyundai R140LC-9S
TRAVEL MOTOR(1/2, TYPE 3 & 4) экскаватора гусеничного Hyundai R140LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4174A
Наименование:TRAVEL MOTOR(1/2, TYPE 3 & 4)
Версия:2013. 8.31 REV.13H

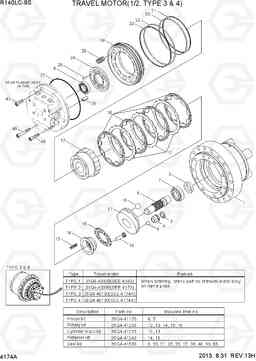

TRAVEL MOTOR(1/2, TYPE 3 & 4) R140LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 39Q4-40100 | Гидромотор хода в сборе | 1 |
TYPE 3
|
|
| * | 38Q4-40100 | Гидромотор хода в сборе | 1 |
TYPE 4
|
|
| *-1 | 39Q4-41100 | Гидромотор хода в сборе | 1 |
TYPE 3
|
|
| *-1 | 38Q4-41100 | Гидромотор хода в сборе | 1 |
TYPE 4
|
|
| *-2 | @ | T/REDUCTION GEAR | 1 |
SEE 4174C
|
|
| 1 | 39Q4-41110 | CASING | 1 | ||
| 1-16 | 39Q4-41280 | Поршень | 10 |
NOT SHOWN
|
|
| 10 | 39Q4-41180 | BALL-STEEL | 2 | ||
| 11 | 39Q4-41190 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| 17 | 39Q4-41300 | PLATE-FRICTION | 3 | ||
| 18 | 39Q4-41310 | PLATE-SEPERATED | 4 | ||
| 19 | 39Q4-41320 | PISTON-PARKING | 1 | ||
| 2-16 | 39Q4-41290 | SHOE | 10 |
NOT SHOWN
|
|
| 24 | 39Q4-41350 | Диск распределительный | 1 | ||
| 25 | S471-600204 | Палец | 2 | ||
| 26 | 39Q4-41360 | Пружина | 12 | ||
| 29 | 39Q4-41370 | Палец | 2 | ||
| 4 | 39Q4-41130 | Поршень | 1 | ||
| 47 | S109-14030D | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 48 | S109-14040D | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 49 | S109-14080D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 5 | Y460-030011 | SEAL-PISTON,SGP | 1 | ||
| 6 | 39Q4-41140 | Вал | 1 | ||
| 7 | 39Q4-41150 | BEARING-BALL,FRONT | 1 | ||
| 8 | 39Q4-41160 | BEARING-BALL,REAR | 1 | ||
| 9 | 39Q4-41170 | BALL-STEEL | 1 | ||
| K | 39Q4-41120 | Ремкоплект поршня | 1 |
SEE ILLUST
|
|
| K | 39Q4-41200 | Ремкомплект | 1 |
SEE ILLUST
|
|
| K | 39Q4-41210 | Ремкомплект блока цилиндров | 1 |
SEE ILLUST
|
|
| K | 39Q4-41240 | Ремкомплект | 1 |
SEE ILLUST
|
|
| K | 39Q4-41590 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K20 | Y172-036004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K21 | 39Q4-41330 | Кольцо | 1 | ||
| K22 | Y172-040004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K23 | 39Q4-41340 | Кольцо | 1 | ||
| K27 | Y172-042004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K3 | 39Q6-41130 | Сальник | 1 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N12 | 39Q4-41220 | Блок цилиндров | 1 | ||
| N13 | 39Q4-41230 | Пружина цилиндра | 9 | ||
| N14 | 39Q4-41250 | Шариковая направляющая | 1 | ||
| N15 | 39Q4-41260 | PLATE-RETAINER | 1 | ||
| N16 | 39Q4-41270 | Комплект поршней (поршень в сборе) | 9 |
